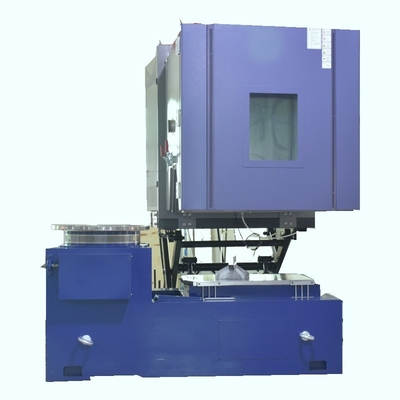

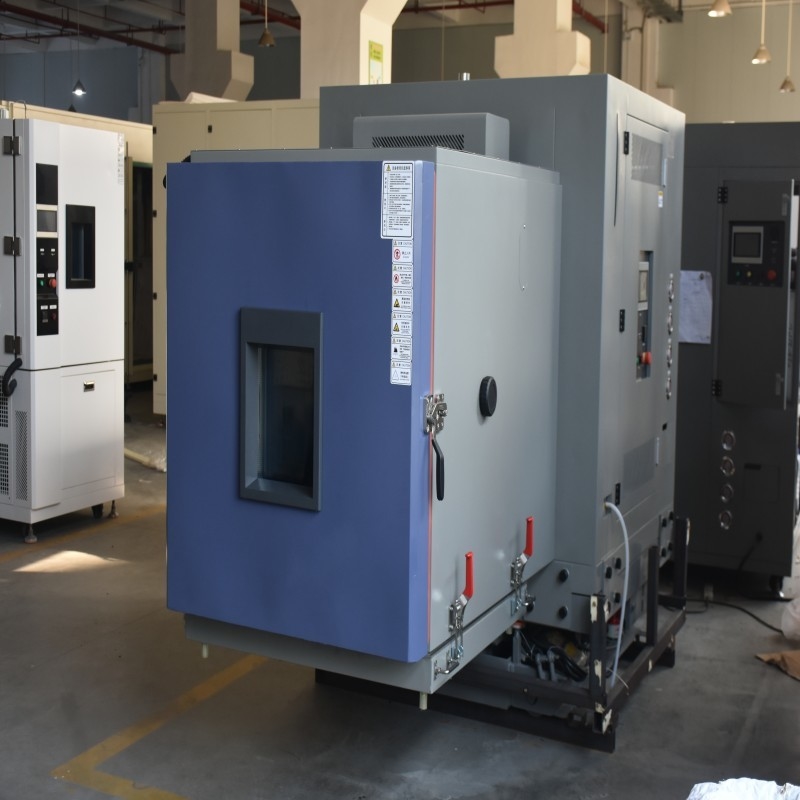

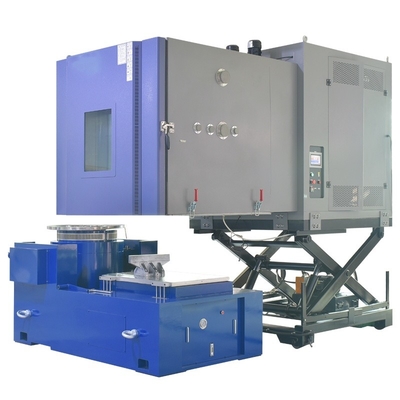

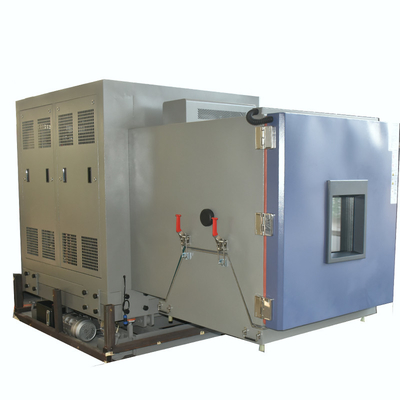

Machine d'essai des vibrations à plusieurs axes conforme à la norme MIL-STD

Nom De Marque:	PRECISION
Numéro De Modèle:	VTHC-225
MOQ:	1
Prix:	$6000
Conditions De Paiement:	T/T
Capacité à Fournir:	10/mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO

Déplacement:

100 mmp-p

Vitesse:

2.0m/s

Accélération maximale:

100 g

plage de température:

-40°C à +150°C

Plage d'humidité:

10% à 95%

force de choc:

6 000 kg.f.

Force de vibration:

3000kg.f

Dimension:

100 x 100 x 100 cm

Détails d'emballage:

Emballage standard à l'exportation

Capacité d'approvisionnement:

10/mois

Mettre en évidence:

Chambre d'essai de vibration conforme à la norme MIL-STD

Chambre d'essai de vibration sur plusieurs axes

Machine d'essai des vibrations sur plusieurs axes

Description de produit

Chambres d'essai de vibration conformes aux normes MIL-STD 810, 781 et 883

Dans le monde exigeant de l'armée et de l'aérospatiale, où la fiabilité des équipements est non négociable, nos chambres de test de vibration standard MIL-STD sont un modèle de précision et de conformité.Conçu pour répondre aux exigences rigoureuses de MIL - STD 810, 781 et 883, ces chambres jouent un rôle crucial pour que le matériel et les composants puissent résister aux conditions de vibration les plus sévères.

Des capacités avancées de simulation de vibrations

Large plage de fréquencesJe suis désolée.

Nos chambres d'essai conformes à la norme MIL-STD peuvent générer des vibrations sur une large plage de fréquences, généralement de 5 Hz à 2000 Hz.Ce large spectre permet la simulation d'un large éventail de scénarios de vibrationsLes vibrations à basse fréquence autour de 5 - 50 Hz peuvent imiter les vibrations lors du transport dans les camions ou le ralenti des moteurs.Des fréquences plus élevées jusqu'à 2000 Hz peuvent reproduire les vibrations des machines à grande vitesseLa capacité de couvrir une gamme de fréquences aussi large garantit que tous les types d'équipements militaires et aérospatiaux,des véhicules de grande taille aux composants électroniques de petite taille, peut être testé dans des conditions de vibration appropriées.

Contrôle précis de l'amplitudeJe suis désolée.

L'amplitude des vibrations est un paramètre essentiel dans les tests MIL-STD.d'une épaisseur de 50 mm ou plus mais n'excédant pas 50 mm,Qu'il s'agisse d'un composant microélectronique délicat qui nécessite un test de vibration à faible amplitude ou d'un composant de véhicule militaire robuste qui peut résister à des vibrations à haute amplitude,notre système peut être calibré en conséquenceCette précision dans le contrôle de l'amplitude garantit que les résultats des essais reflètent avec précision les performances de l'équipement sous des niveaux de contrainte vibratoire réels.

Épreuves de vibration sur plusieurs axesJe suis désolée.

Les équipements militaires et aérospatiaux subissent souvent des vibrations de plusieurs directions simultanément.Cette capacité multi-axe permet une simulation plus réaliste des schémas de vibrations complexes rencontrés par l'équipement lors de l'utilisation réellePar exemple, les systèmes d'avionique d'un aéronef peuvent éprouver des vibrations verticales lors du décollage et de l'atterrissage (axe Z), des vibrations horizontales lors de l'accélération et de la décélération (axe X),et vibrations latérales lors des virages (axe Y)En appliquant des vibrations le long de ces multiples axes, nos chambres peuvent évaluer de manière complète l'intégrité structurelle et la performance des équipements dans des conditions de vibration réelles.

Paramètres techniques

Spécifications du shaker

Force sinusoïdale nominale/force de choc aléatoire	1,100 kgf/1,100 kgf/2.200 kgf Pour les véhicules à moteur électrique	Masse de l'armure	11 kg
Plage de fréquences	5 à 3000 Hz	Taille des inserts (standard)	M8
Max./Déplacement continu p-p	51 mm/ 51 mm	Points de fixation de la charge (norme)	17
Max. vitesse	2.0 m/s	Axe de la fréquence naturelle et de la poussée	3 Hz
Max.Sine/Accélération aléatoire	100/60 g	Mac Support de charge verticale	300 kg ou plus
Diamètre de l'armure	235 mm	Champ de déplacement @ 152 mm au-dessus de la table	≤ 1 mT (10 gauss)
Fréquence de résonance fondamentale	2,500 Hz (nom.) ± 5%	Dimension LxWxH	940 mm x 715 mm x 780 mm
Temps de renversement autorisé de l'armature	300 Nm	Poids (non mis en boîte)	1.000 kg

Spécifications de l'amplificateur de puissance PA10K		Spécifications du souffleur
Capacité de production nominale	10 kVA	Le pouvoir	4 kW
Ratio signal/bruit	≥ 65 dB	Flux d'air	00,38 m3/s
Efficacité des amplificateurs	≥ 90%	Pression de l'air	0 048 kgf/cm2
Protection du système	Plusieurs	Diamètre du conduit d'air/longueur	120/4000 mm
Dimension (non rattachée) LxWxH	610 mm x 900 mm x 1 550 mm	Dimension (non rattachée) LxWxH	610 mm x 750 mm x 1 450 mm
Poids (non mis en boîte)	400 kg	Poids (non mis en boîte)	120 kg

La chambre	Dimension (mm)
Capacité	512L
Dimensions de la chambre intérieure	800 × 800 × 800 mm (largeur W × profondeur D × hauteur H mm)
Plage de température	-40°C ≈ + 150°C
Taux de refroidissement	+20°C~-40°C Moyenne dans toute la plage: 2°C/min
Plage d'humidité	RH de 20% à 98%
Dimensions globales	1200×2500×1500 (largeur W × profondeur D × hauteur H mm) à l'exclusion des dimensions de la table de levage
Le poids	1 500 kg

Applications dans le domaine militaire et aérospatial

Tests d'équipements militairesJe suis désolée.

Dans l'armée, un large éventail d'équipements sont testés à l'aide de nos chambres d'essai de vibration conformes à la norme MIL - STD.Dispositifs de communication, tels que les radios et les terminaux de communication par satellite, doivent fonctionner de manière fiable dans toutes les conditions environnementales, y compris celles de vibrations intenses.En soumettant ces appareils à des tests de vibration dans nos chambresLes systèmes d'armes, tels que les systèmes de guidage de missiles et les composants d'armes à feu,sont également testés pour assurer leur précision et leur fiabilité face aux vibrationsLes véhicules militaires, y compris les chars, les véhicules blindés et les camions, sont testés pour améliorer leur intégrité structurelle et les performances de leurs systèmes embarqués.

Validation du composant aérospatialJe suis désolée.

Dans l'industrie aérospatiale, les composants tels que les systèmes d'avionique, les composants du train d'atterrissage et les pièces du moteur sont testés dans nos chambres conformes à la norme MIL-STD.qui sont essentiels à l'exploitation des aéronefsNos chambres d'essai peuvent simuler les conditions de basse température à haute altitude,ainsi que les vibrations intenses pendant le décollageCela aide les fabricants aérospatiaux à assurer la sécurité et la fiabilité de leurs composants d'avion.Les composants du train d'atterrissage et les pièces du moteur sont également testés pour assurer leur durabilité et leurs performances sous des vibrations et des charges extrêmes qu'ils subissent pendant les opérations aéronautiques.Je suis désolé.

Si vous travaillez dans l'industrie militaire ou aérospatiale et que vous recherchez une solution fiable de test de vibration conforme au MIL - STD, nos chambres de test de vibration standard MIL - STD sont le choix idéal.Contactez-nous dès aujourd'hui pour discuter de vos besoins spécifiques en matière de tests et laissez-nous vous aider à assurer la qualité et la fiabilité de votre équipement.
