Détails des produits

Maison Produits

Systèmes de test électrodynamiques de vibration

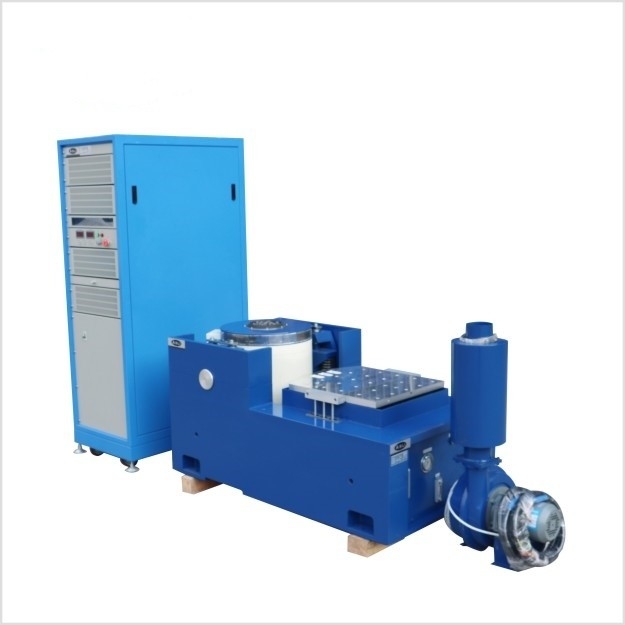

Système de test de vibration sinusoïdale Tableau de secoueur de vibration pour carte de circuit imprimé PCB

Nom De Marque:	PRECISION
Numéro De Modèle:	VTS-3
MOQ:	1
Prix:	$6000
Conditions De Paiement:	T/T
Capacité à Fournir:	100 par mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

Assistance personnalisée:

Produit de fabrication OEM

Force sinusoïdale:

3KN

force aléatoire:

3KN

force de choc:

6KN

Plage de fréquences:

1 à 3000 Hz

Déplacement:

40 mm

Vitesse:

2.0

Taille de la table:

Pour les appareils à moteur:

Détails d'emballage:

Emballage standard à l'exportation

Capacité d'approvisionnement:

100 par mois

Mettre en évidence:

Tableau à vibration sinusoïdale

Tableau de secouage par vibration des circuits imprimés

Tableau de secouage par vibration pour carte PCB

Description de produit

Tableau vibration shaker effectue test de vibration sinusoïdale pour la carte de circuit imprimé

Dans le monde de la fabrication d'appareils électroniques, où la vitesse est rapide, la fiabilité des circuits imprimés (PCB) est primordiale.Notre table de vibration à la pointe de la technologie est spécialement conçue pour effectuer des tests de vibration sinusoïdale sur les PCB., fournissant aux fabricants des informations précieuses sur la durabilité et les performances de leurs conceptions de PCB.

1Importance des essais de vibration sinusoïdale pour les PCB

Les PCB sont l'épine dorsale des appareils électroniques modernes et sont soumis à diverses contraintes mécaniques pendant leur durée de vie.Les tests de vibration sinusoïdale imitent les vibrations cycliques que les PCB peuvent rencontrer dans des scénarios réels.En soumettant les PCB à ces vibrations contrôlées, on obtient une meilleure résistance à la corrosion.les fabricants peuvent identifier les faiblesses potentielles dans la disposition des cartesCette détection précoce des problèmes permet d'améliorer la conception,réduire le risque de défaillance des produits sur le terrain et, en fin de compte, améliorer la satisfaction des clients.

2. Les caractéristiques clés de notre table à vibrations

Génération de vibrations sinusoïdales précises

Notre table à vibrations est équipée d'une technologie avancée qui lui permet de générer des vibrations sinusoïdales très précises.couvrant un large éventail de fréquences de vibration possibles que peuvent éprouver les PCBL'amplitude des vibrations peut être contrôlée avec précision, avec un déplacement maximal de ± 25 mm.Cette précision dans la génération de vibrations garantit que le PCB est testé dans des conditions très similaires à son environnement de fonctionnement réel.

Profil de test personnalisable

Nous comprenons que différentes conceptions de PCB peuvent nécessiter des conditions de test uniques.Les fabricants peuvent définir la fréquence spécifique, l'amplitude et la durée des vibrations sinusoïdales en fonction des exigences de leur produit.la table de tremblement peut être programmée pour répondre aux besoins exacts du PCB testé.

Plateforme de test de haute qualité

La plate-forme d'essai de la table de secouage par vibration est conçue pour maintenir le PCB pendant l'essai.s'assurer que le PCB reste fermement en place même lors de vibrations de haute intensitéLa plate-forme est faite d'un matériau qui atténue les interférences externes et fournit un environnement de test propre pour des résultats précis.

Système de commande convivial

Le fonctionnement de notre table de vibration est simplifié grâce à son système de commande convivial.équipé d'un logiciel intuitif permettant aux opérateurs de saisir facilement les paramètres d'essaiLe logiciel dispose également de capacités d'enregistrement de données,permettant la collecte et l'analyse de données sur les vibrations pour une évaluation plus approfondie des performances des PCB.

3. Spécifications

Force sinusoïdale nominale/force de choc aléatoire	1,100 kgf/1,100 kgf/2.200 kgf Pour les véhicules à moteur électrique	Masse de l'armure	11 kg
Plage de fréquences	5 à 3000 Hz	Taille des inserts (standard)	M8
Max./Déplacement continu p-p	51 mm/ 51 mm	Points de fixation de la charge (norme)	17
Max. vitesse	2.0 m/s	Axe de la fréquence naturelle et de la poussée	3 Hz
Max.Sine/Accélération aléatoire	100/60 g	Mac Support de charge verticale	300 kg ou plus
Diamètre de l'armure	235 mm	Champ de déplacement @ 152 mm au-dessus de la table	≤ 1 mT (10 gauss)
Fréquence de résonance fondamentale	2,500 Hz (nom.) ± 5%	Dimension LxWxH	940 mm x 715 mm x 780 mm
Temps de renversement autorisé de l'armature	300 Nm	Poids (non mis en boîte)	1.000 kg

4Applications dans la fabrication de PCB

Produits électroniques de consommation

Dans la production de smartphones, de tablettes et d'ordinateurs portables, les PCB sont des composants cruciaux.Notre table vibration shaker aide les fabricants à s'assurer que les PCB dans ces appareils peuvent résister aux vibrations causées par une manipulation normaleEn effectuant des essais de vibration sinusoïdale, on peut déterminer la fréquence de vibration de l'appareil, la fréquence de vibration de l'appareil, la fréquence de vibration de l'appareil, la fréquence de vibration de l'appareil, la fréquence de vibration de l'appareil et même les vibrations internes des ventilateurs ou moteurs.ils peuvent identifier et corriger les problèmes potentiels tels que les composants en vrac ou les joints de soudure fissurés avant que les produits n'atteignent le marché.

Électronique automobile

Les circuits imprimés automobiles sont exposés à des vibrations sévères du moteur, des conditions de la route et du mouvement du véhicule.modules de commande du moteurCes composants essentiels fonctionnent de manière fiable tout au long de la durée de vie du véhicule, même face à des vibrations continues.

Électronique industrielle

Les PCB utilisés dans les systèmes de contrôle industriels, la robotique et les unités de distribution d'énergie doivent être très fiables.Notre table vibration shaker permet aux fabricants de tester ces PCB dans des conditions de vibration industrielle simulées, assurant leur performance à long terme et réduisant le risque de défaillance des équipements dans les milieux industriels.

5Conclusion

L'investissement dans notre table de vibration pour les tests de vibration sinusoïdale des PCB est une sage décision pour tout fabricant d'électronique.,Avec une plateforme de test de haute qualité et un système de contrôle convivial, il offre une solution complète pour évaluer la fiabilité des PCB.les fabricants peuvent améliorer la qualité de leurs produits, réduire le nombre de retours de produits dus à des défaillances de PCB et gagner un avantage concurrentiel sur le marché.Contactez-nous aujourd'hui pour en savoir plus sur la façon dont notre table de vibration shaker peut être adapté pour répondre à vos exigences spécifiques de test de PCB.
