Systèmes de test électrodynamiques de vibration

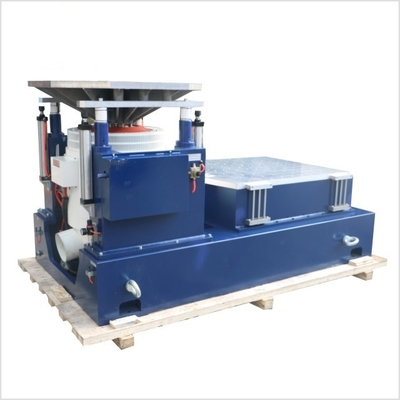

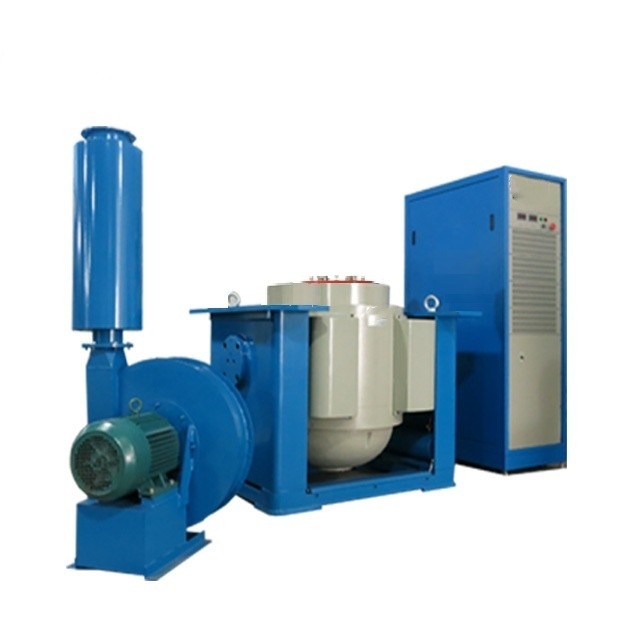

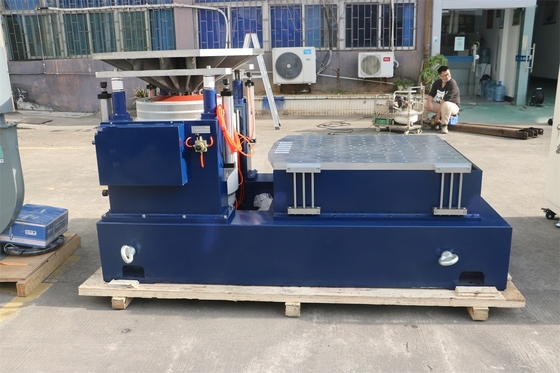

Le système de test de vibration de 70 kN répond à la norme MIL STD 810 de test de choc et de vibration

Nom De Marque:	PRECISION
Numéro De Modèle:	VTS-70
MOQ:	1
Prix:	$6000
Conditions De Paiement:	T/T
Capacité à Fournir:	100 par mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

Assistance personnalisée:

Produit de fabrication OEM

Force sinusoïdale:

70KN

force aléatoire:

70KN

force de choc:

140KN

Plage de fréquences:

1 à 3000 Hz

Déplacement:

76 mm

Vitesse:

2.0

Taille de la table:

1500X1500mm

Détails d'emballage:

Emballage standard à l'exportation

Capacité d'approvisionnement:

100 par mois

Mettre en évidence:

Système d'essai des vibrations de choc

Système d'essai de vibration de 70 kN

Système d'essai des vibrations selon la norme MIL STD 810

Description de produit

Le système de test de vibration de 70 kN répond à la norme MIL STD 810 de test de choc et de vibration

Dans les domaines de l'armée, de l'aérospatiale et de l'industrie, où les enjeux sont élevés, la fiabilité des équipements dans des conditions extrêmes est incontournable.Notre système de test de vibration de pointe de 70 kN a été méticuleusement conçu pour répondre aux exigences strictes du test de choc et de vibration MIL STD 810, fournissant une solution fiable et précise pour évaluer la résilience des produits.

1. Comprendre la norme MIL STD 810

La norme MIL STD 810, établie par le ministère américain de la Défense, énonce une gamme complète de méthodes de test environnementaux pour les équipements militaires.Les tests de choc et de vibration dans cette norme sont cruciaux pour simuler les conditions réelles auxquelles les produits peuvent être confrontés.L'équipement militaire peut subir des vibrations intenses pendant le transport dans des véhicules, des avions ou des navires, et des chocs soudains dus à des explosions, des chocs ou une manipulation brutale.,les fabricants peuvent s'assurer que leurs produits peuvent fonctionner de manière fiable dans les scénarios les plus exigeants, ce qui améliore la réussite de la mission et réduit le risque de défaillance des équipements sur le terrain.

2Caractéristiques clés de notre système de test de vibration de 70 kN

Génération de vibrations à haute puissance

Avec une force de sortie impressionnante de 70 kN, notre système de test de vibration est capable de générer des vibrations extrêmement puissantes.couvrant un large éventail de fréquences de vibration possiblesCela permet de reproduire avec précision les vibrations vécues dans divers milieux militaires et industriels.Qu'il s'agisse des vibrations à basse fréquence du moteur d'un véhicule militaire à grande échelle ou des vibrations à haute fréquence lors du décollage et de l'atterrissage d'un avion.L'amplitude des vibrations est hautement contrôlable, avec une accélération maximale allant jusqu'à 100 g et un déplacement maximal de ±50 mm.s'assurer que les produits sont testés sous les niveaux de vibration les plus exigeants et les plus réalistes.

Simulation de choc précise

En plus des tests de vibration, le système excelle dans la simulation des chocs, il peut générer des impulsions de choc avec un contrôle précis sur la forme, la durée et l'amplitude des impulsions.La durée de l'impulsion de choc peut être réglée à partir de 0.1 ms à 200 ms, et l'amplitude peut atteindre jusqu'à 800 g. Ce niveau de précision permet de reproduire de façon réaliste des chocs tels que ceux des explosions, des collisions ou des chutes soudaines.En soumettant les produits à ces chocs simulés, les fabricants peuvent évaluer leur capacité à résister à des chocs soudains et de forte force sans subir de dommages critiques.

Conformité à la norme MIL STD 810

Chaque aspect de notre système de test de vibration de 70 kN a été soigneusement conçu et calibré pour répondre aux exigences strictes des tests de choc et de vibration MIL STD 810.Des profils spécifiques de vibration et de choc aux durées d'essai, le système peut exécuter toutes les procédures nécessaires telles que définies par la norme.Cette conformité donne aux fabricants la confiance nécessaire pour certifier que leurs produits répondent aux normes de fiabilité militaires les plus élevées., ce qui garantit qu'ils sont aptes à être utilisés dans les applications militaires et industrielles les plus exigeantes.

Profil de test personnalisable

Nous reconnaissons que différents produits peuvent nécessiter des conditions d'essai uniques.Les ingénieurs peuvent régler la fréquence spécifiqueL'amplitude, les caractéristiques de l'impulsion de choc et la durée de l'essai dépendent des exigences du produit testé.Test à haute intensité pour un composant critique ou à long terme, test d'endurance à faible amplitude pour une pièce moins sensible, le système peut être programmé pour répondre aux besoins exacts de l'essai.

Interface de commande conviviale

Malgré ses capacités avancées, le système de test de vibration de 70 kN dispose d'une interface de contrôle conviviale.Les opérateurs peuvent facilement saisir les paramètres d'essaiLe logiciel fournit des affichages visuels clairs des données clés telles que la fréquence de vibration, l'amplitude, les détails de l'impulsion de choc,et temps d'essai restantIl dispose également de capacités étendues d'enregistrement et d'analyse des données, permettant la collecte et l'évaluation approfondie des données de test pour un produit complet.

évaluation des performances.

Une construction robuste et durable

Conçu pour résister à une utilisation continue dans des environnements d'essai difficiles, le système de test de vibration est construit avec des matériaux de haute qualité.Le cadre est fait d'un alliage robuste qui peut résister aux forces intenses générées lors des essaisLes pièces mobiles sont conçues pour un fonctionnement à faible friction et une durabilité à long terme.ce qui en fait un investissement rentable à long terme pour les entreprises impliquées dans la production de produits de haute fiabilité..

3. Spécifications

Force sinusoïdale nominale/force de choc aléatoire	7,000 kgf/7,000 kgf/14000 kgf Pour les véhicules à moteur électrique	Masse de l'armure	63 kg
Plage de fréquences	5 à 2 500 Hz	Taille des inserts (standard)	M10
Max. / déplacement continu p-p	76 mm/63 mm	Le nombre de points d'attache de la charge (norme)	17
Max. vitesse	1.9mfc	Axe de la fréquence naturelle et de la poussée	3 Hz
Max. Sine/accélération aléatoire	100/60 g	Max. Soutien à la charge verticale	1000 kg (2000 kg est une option)
Diamètre de l'armure	450 mm	Champ de déplacement @ 152 mm au-dessus de la table	≤ 1 mT (10 gauss)
Fréquence de résonance fondamentale	20,100 Hz (nom.) ± 5%	Dimension LxWxH	1,650 mm x 1,130 mm x 1,280 mm
Temps de renversement autorisé de l'armature	1,000 Nm	Poids (non mis en boîte)	4500 kg

4. Applications

Équipement militaire

Notre système de test de vibration de 70 kN est largement utilisé pour tester un large éventail d'équipements militaires.les équipements de navigation sont tous soumis à des essais de choc et de vibration MIL STD 810 utilisant ce systèmeCela garantit que ces composants essentiels peuvent fonctionner de manière fiable sur le terrain, même dans des conditions extrêmes telles que le combat, le transport sur des terrains accidentés ou l'exposition à des conditions météorologiques difficiles..

Composants aérospatiaux

Dans l'industrie aérospatiale, des composants comme les moteurs d'avions, les systèmes d'avionique et le train d'atterrissage sont testés à l'aide de notre système de test de vibration.La capacité de simuler les vibrations et les chocs complexes subis pendant le volEn soumettant ces composants à des tests MIL STD 810, ils permettent de vérifier la fiabilité et la sécurité des appareils.Les fabricants aérospatiaux peuvent identifier et corriger les défauts de conception potentiels, assurant l'intégrité de leurs produits.

Produits industriels robustes

Pour les produits industriels conçus pour fonctionner dans des environnements difficiles, tels que ceux utilisés dans l'exploration pétrolière et gazière, les mines et la construction, notre système de test de vibration joue un rôle essentiel.Équipement tel que les panneaux de commandeEn soumettant ces produits à des essais de choc et de vibration MIL STD 810, ils peuvent être utilisés dans des installations d'électricité de haute qualité, telles que des installations d'électricité, des capteurs et des unités de distribution d'énergie.les fabricants peuvent assurer leurs performances à long terme et réduire le risque de défaillance des équipements dans des environnements industriels difficiles.

5Conclusion

L'investissement dans notre système de test de vibration de 70 kN pour le test de choc et de vibration MIL STD 810 est un pas stratégique pour toute entreprise impliquée dans la production de produits de haute fiabilité.Avec ses vibrations de haute puissance et sa génération de chocs, un contrôle précis, une stricte conformité MIL STD 810, des profils de test personnalisables, un fonctionnement convivial et une construction robuste, il offre une solution complète pour tous vos besoins de test.Contactez-nous dès aujourd'hui pour en savoir plus sur la façon dont notre système peut être personnalisé pour répondre à vos exigences de test spécifiques et aider à assurer le succès de vos produits dans les applications les plus exigeantes.
