Systèmes d'essai électrodynamique à vibrations multiaxes pour les essais de vibrations aérospatiales

Nom De Marque:	PRECISION
Numéro De Modèle:	Le VTS-10
MOQ:	1
Prix:	$6000
Conditions De Paiement:	T/T
Capacité à Fournir:	100 par mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

Assistance personnalisée:

Produit de fabrication OEM

Force sinusoïdale:

70KN

force aléatoire:

70KN

force de choc:

140KN

Plage de fréquences:

1 à 3000 Hz

Déplacement:

76 mm

Vitesse:

2.0

Taille de la table:

Pour les appareils à commande numérique

Détails d'emballage:

Emballage standard à l'exportation

Capacité d'approvisionnement:

100 par mois

Mettre en évidence:

Shaker électrodynamique à vibration pour l'aérospatiale

Systèmes d'essai électrodynamique à vibrations multiaxes

Systèmes d'essai des vibrations dans l'aérospatiale

Description de produit

Séquenceur de vibration électrodynamique à plusieurs axes pour les essais de vibration aérospatiale

Dans l'industrie aérospatiale, où la fiabilité des composants est cruciale pour le succès des missions et la sécurité des passagers et de l'équipage,Les tests de vibration jouent un rôle indispensableNotre vibrateur électrodynamique à plusieurs axes a été méticuleusement conçu pour répondre aux exigences strictes des tests aérospatiaux.fournir aux fabricants aérospatiaux et aux chercheurs un outil puissant et précis pour assurer l'intégrité de leurs produits.

1L'importance des essais de vibration dans l'aérospatiale

Les composants aérospatiaux sont exposés à un environnement vibratoire complexe et dur.Turbulences dans l'airCes vibrations peuvent provoquer une fatigue, un relâchement des pièces et des dysfonctionnements électriques si les composants ne sont pas conçus et testés correctement.Les essais de vibration sont essentiels pour identifier les faiblesses potentielles des composants aérospatiaux, en validant les améliorations apportées à la conception et en veillant à ce que toutes les pièces puissent résister aux conditions extrêmes des voyages spatiaux ou des vols à haute altitude.Les compagnies aérospatiales peuvent réduire le risque de panne en vol., des perturbations de mission coûteuses et des risques pour la sécurité.

2. Les caractéristiques clés de notre vibrateur électrodynamique multi-axe

Génération de vibrations à haute fréquence

Le shaker est équipé d'une technologie de pointe qui lui permet de générer des vibrations à haute fréquence avec une grande précision.Cette large gamme de fréquences est cruciale pour les applications aérospatiales, car différents composants peuvent être sensibles à différentes gammes de fréquences.Les systèmes d'avionique peuvent nécessiter des essais à haute fréquence pour assurer leur immunité contre les interférences électromagnétiques causées par les vibrations., tandis que les composants structurels peuvent devoir être testés à des fréquences inférieures pour évaluer leur résistance à la fatigue.La capacité du shaker à couvrir une gamme de fréquences aussi large le rend approprié pour tester une large gamme de composants aérospatiaux.

Contrôle précis des vibrations

L'amplitude des vibrations est réglable avec précision, avec une accélération maximale allant jusqu'à 100 g et un déplacement maximal de ±50 mm.Ce haut niveau de précision garantit que les composants sont testés dans des conditions qui correspondent parfaitement à leur environnement de fonctionnement réel.Le shaker offre également un excellent contrôle sur les formes d'onde de vibration, permettant la simulation de sinusoïdes, aléatoires,et des schémas de vibrations transitoires, comme l'exigent les différentes normes d'essais aérospatiauxQu'il s'agisse d'une vibration douce et continue lors d'un vol normal ou d'un choc soudain, comme une vibration lors d'un atterrissage d'urgence, le shaker peut générer le profil de vibration approprié.

Profil de test personnalisable

Nous comprenons que les différents composants aérospatiaux ont des exigences de test uniques.Les ingénieurs peuvent régler la fréquence spécifique, amplitude et durée des vibrations pour chaque axe selon les besoins du composant soumis à l'essai.l'antenne de communication d'un satellite peut nécessiter un profil de vibration spécifique dans l'axe X pour tester sa stabilité mécanique, tandis que ses panneaux solaires peuvent avoir besoin d'un profil différent dans l'axe Y pour évaluer leur souplesse sous vibration.fournir une solution d'essai sur mesure pour une grande variété de composants aérospatiaux.

Une construction robuste et fiable

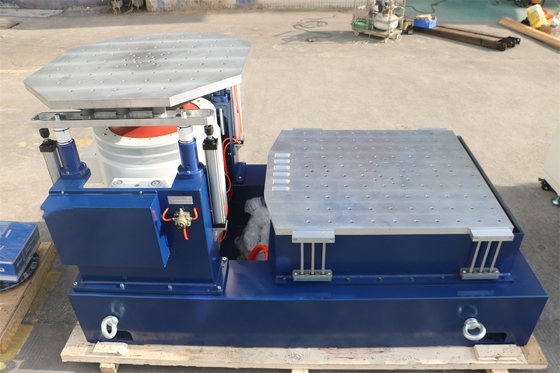

La plate-forme d'essai de l'agitateur à vibrations est conçue pour maintenir les composants aérospatiaux en place pendant l'essai.une surface stable avec plusieurs points de fixation pour accueillir des composants de différentes formes et taillesLa plate-forme est faite de matériaux résistants aux vibrations, qui réduisent les interférences externes et fournissent un environnement de test propre pour des résultats précis.La construction globale de la machine est robuste.Cette fiabilité est essentielle pour les essais aérospatiaux.où la performance à long terme et constante est cruciale.

Système de commande convivial

Malgré ses capacités avancées, le shaker à vibrations électrodynamiques multi-axes dispose d'un système de contrôle convivial, basé sur un PC et équipé d'un logiciel intuitif.Les opérateurs peuvent facilement saisir les paramètres d'essaiLe logiciel fournit des affichages visuels clairs des données clés telles que la fréquence de vibration, l'amplitude,et temps d'essai restant pour chaque axeIl dispose également de capacités étendues d'enregistrement et d'analyse des données, permettant la collecte et l'évaluation approfondie des données d'essai pour une évaluation complète des performances des composants.

3. Spécifications

Force sinusoïdale nominale/force de choc aléatoire	7,000 kgf/7,000 kgf/14000 kgf Pour les véhicules à moteur électrique	Masse de l'armure	63 kg
Plage de fréquences	5 à 2 500 Hz	Taille des inserts (standard)	M10
Max. / déplacement continu p-p	76 mm/63 mm	Le nombre de points d'attache de la charge (norme)	17
Max. vitesse	1.9mfc	Axe de la fréquence naturelle et de la poussée	3 Hz
Max. Sine/accélération aléatoire	100/60 g	Max. Soutien à la charge verticale	1000 kg (2000 kg est une option)
Diamètre de l'armure	450 mm	Champ de déplacement @ 152 mm au-dessus de la table	≤ 1 mT (10 gauss)
Fréquence de résonance fondamentale	20,100 Hz (nom.) ± 5%	Dimension LxWxH	1,650 mm x 1,130 mm x 1,280 mm
Temps de renversement autorisé de l'armature	1,000 Nm	Poids (non mis en boîte)	4500 kg

4Applications dans les essais de vibration aérospatiale

Systèmes aériens

Les composants de l'avionique, tels que les ordinateurs de contrôle de vol, les systèmes de communication et les équipements de navigation, sont très sensibles aux vibrations.Notre vibrateur multi-axe est utilisé pour tester ces composants pour assurer leur bon fonctionnement dans un environnement aérospatial difficile.En soumettant les systèmes d'avionique à des vibrations multi-axes réalistes, les fabricants peuvent identifier et résoudre des problèmes potentiels tels que des connexions lâches, des défaillances de composants,et les problèmes d'interférences électromagnétiquesCela permet d'assurer la fiabilité des systèmes d'avionique, qui sont essentiels pour le fonctionnement sûr des avions.

Composants structurels des aéronefs

Les composants structurels des avions, y compris les ailes, les sections du fuselage et le train d'atterrissage, doivent être extrêmement robustes.Le secoueur à vibrations est utilisé pour tester ces composants sous des vibrations multi-axes afin d'évaluer leur intégrité structurelleEn simulant les vibrations complexes ressenties pendant le vol, les fabricants peuvent détecter les fissures, les déformations ou les faiblesses des matériaux ou des méthodes de construction.Cette information est utilisée pour améliorer les processus de conception et de fabrication, garantissant que l'aéronef peut résister aux contraintes mécaniques du vol.

Composants de satellites

Les satellites sont exposés à des conditions vibratoires uniques lors de leur lancement et de leurs opérations en orbite.Notre vibrateur électrodynamique multi-axe est utilisé pour tester les composants des satellites tels que les panneaux solaires.La capacité de simuler les vibrations multi-axes est cruciale pour les essais de satellites.les composants pouvant subir des vibrations de plusieurs directions simultanémentEn procédant à des essais de vibration approfondis, les fabricants de satellites peuvent s'assurer que leurs produits peuvent fonctionner correctement dans l'environnement spatial.Réduction du risque de défaillance des satellites et de perturbations coûteuses de leurs missions.

5Conclusion

L'investissement dans notre vibrateur électrodynamique multi-axe pour les tests aérospatiaux est une décision stratégique pour toute organisation liée à l'aérospatiale.génération de vibrations à haute fréquence, contrôle précis, profils de test personnalisables, construction robuste et fonctionnement convivial, il offre une solution complète pour assurer la fiabilité des composants aérospatiaux.En utilisant cet équipementLes entreprises aérospatiales peuvent améliorer la qualité de leurs produits, réduire le risque de défaillance en vol et gagner un avantage concurrentiel sur le marché mondial de l'aérospatiale.Contactez-nous aujourd'hui pour en savoir plus sur la façon dont notre vibration shaker peut être personnalisé pour répondre à vos exigences spécifiques de test aérospatial.
