Systèmes de test électrodynamiques de vibration

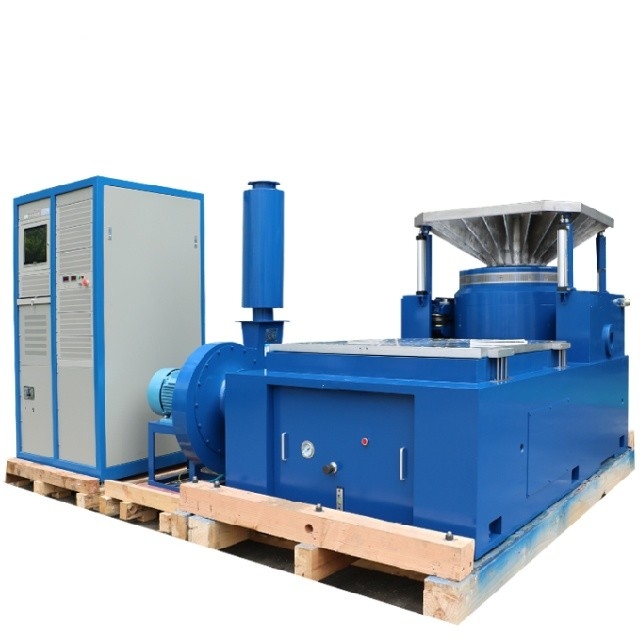

Machine à secouer par vibration pour l'essai de vibration par balayage sinusoïdal IEC 60068 - 2 - 6

Nom De Marque:	PRECISION
Numéro De Modèle:	VTS-20
MOQ:	1
Prix:	$6000
Conditions De Paiement:	T/T
Capacité à Fournir:	100 par mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

Assistance personnalisée:

Produit de fabrication OEM

Force sinusoïdale:

20 kN

force aléatoire:

20 kN

force de choc:

40KN

Plage de fréquences:

1 à 3000 Hz

Déplacement:

76 mm

Vitesse:

2.0

Taille de la table:

Pour les appareils à commande numérique

Détails d'emballage:

Emballage standard à l'exportation

Capacité d'approvisionnement:

100 par mois

Mettre en évidence:

Machine à secouer par vibration à balayage sinusoïdal

Machine à secouer par vibration

Description de produit

Machine à secouer par vibration pour l'essai de vibration par balayage sinusoïdal IEC 60068 - 2 - 6

Dans le domaine du développement de produits et du contrôle de la qualité, il est de la plus haute importance d'assurer la fiabilité des produits dans différentes conditions environnementales.Les vibrations sont un facteur de stress courant rencontré par les produits pendant le transport.La norme IEC 60068 - 2 - 6, qui met l'accent sur les essais de vibration par balayage sinusoïdal,fournit un cadre complet pour évaluer la capacité des produits à résister à de telles vibrationsUne machine à secouer à vibration conçue pour répondre à cette norme est devenue un outil essentiel pour les fabricants de plusieurs industries.Je suis désolée.

1L'importance de l'essai de vibration par balayage sinusoïdal selon la norme IEC 60068-2-6Je suis désolée.

Simulation de scénarios de vibrations réelsJe suis désolée.

Les produits dans des scénarios réels sont souvent exposés à des vibrations dont la fréquence change avec le temps.les composants subissent des vibrations qui varient avec les tours de roulement (tours par minute) du moteur pendant le décollageDans les applications automobiles, les pièces sont soumises à des vibrations qui changent en fonction de la vitesse du véhicule et des conditions de la route.tel que défini par la CEI 60068 - 2 - 6, vise à reproduire ces conditions de vibration dynamique dans un environnement de laboratoire contrôlé.En changeant progressivement la fréquence de la vibration d'une valeur basse à une valeur élevée et inversement (ou vice versa), cette méthode d'essai permet d'identifier les fréquences de résonance d'un produit.et si un produit est exposé à des vibrations à ses fréquences de résonance pendant une période prolongée, il peut entraîner des dommages structurels, des défaillances de composants ou une diminution des performances.Je suis désolée.

Évaluation de la durabilité et de la fiabilité du produitJe suis désolée.

Les tests de vibration par balayage sinusoïdal IEC 60068 - 2 - 6 aident les fabricants à évaluer la durabilité et la fiabilité de leurs produits.les fabricants peuvent détecter les défauts de conception potentiels, comme les connexions faibles, l'intégrité structurelle insuffisante ou la sélection incorrecte des matériaux.un dispositif électronique mal conçu peut présenter des délocalisations de composants ou des fissures de carte de circuit lorsqu'il est exposé à des fréquences spécifiques au cours de l'essai de balayage sinusoïdalL'identification de ces problèmes au cours de la phase d'essai permet aux fabricants d'apporter les améliorations nécessaires à la conception, ce qui réduit le risque de défaillance du produit sur le terrain.Cela permet non seulement d'économiser les coûts liés au rappel et à la réparation des produits, mais aussi d'améliorer la réputation du fabricant en fournissant des produits de haute qualité., des produits fiables.Je suis désolée.

2Comprendre la norme IEC 60068 - 2 - 6Je suis désolée.

Exigences clés de la normeJe suis désolée.

La norme IEC 60068-2-6 énonce des exigences spécifiques pour les essais de vibration par balayage sinusoïdal.qui s'étend généralement de quelques Hertz à plusieurs centaines de HertzLa vitesse de balayage, qui est la vitesse à laquelle la fréquence change pendant l'essai, est également clairement spécifiée.Une vitesse de balayage lente peut être utilisée pour identifier avec précision les fréquences de résonanceL'amplitude de la vibration, mesurée en termes d'accélération (g), est la plus élevée de l'échantillon.est un autre paramètre crucial défini par la norme. Différents produits peuvent nécessiter des niveaux d'amplitude différents en fonction de leur utilisation prévue et de l'environnement de vibration attendu.la direction de la vibration (e.g., un axe, plusieurs axes) et la durée de l'essai.Je suis désolée.

La normalisation pour l'industrieJe suis désolée.

Cette norme joue un rôle essentiel dans la normalisation du processus d'essai des vibrations de balayage sinusoïdal dans tous les secteurs.et les organismes de réglementationEn adhérant à la norme IEC 60068-2-6, les fabricants peuvent s'assurer que leurs produits sont testés de manière cohérente et comparable.tous les produits étant évalués par rapport au même indicateur de référenceEn outre, il simplifie le processus de certification de la conformité des produits, ce qui est essentiel pour que les produits entrent sur certains marchés ou répondent aux exigences réglementaires.Je suis désolée.

3Comment fonctionne la machine à vibrations?Je suis désolée.

Principe de fonctionnement de la machine à secouer par vibrationJe suis désolée.

Une machine à secouer par vibration pour les essais de vibration par balayage sinusoïdal IEC 60068 - 2 - 6 fonctionne généralement sur un principe électrodynamique ou hydraulique.un courant électrique est appliqué à une bobine en mouvement suspendue dans un champ magnétiqueSelon la règle de la main gauche de Fleming, cela crée une force qui fait bouger la bobine..Pour générer une vibration de balayage sinusoïdal, le courant électrique fourni à la bobine est réglé de manière à ce que la fréquence de la vibration résultante change progressivement au fil du temps.Dans un secteur hydraulique, le fluide hydraulique est utilisé pour générer la force qui fait vibrer la table de tremblement.Le débit et la pression du fluide hydraulique sont contrôlés avec précision pour produire le profil de vibration de balayage sinusoïdal souhaité.Je suis désolée.

Composants de la machine à secouer par vibrationJe suis désolée.

La machine à vibrer se compose de plusieurs composants clés. Le générateur de vibrations, qu'il s'agisse d'une unité électrodynamique ou hydraulique, est responsable de la production des vibrations.L'amplificateur de puissanceDans le cas d'un shaker électrodynamique, le contrôleur est le cœur du système.Il permet aux opérateurs d'entrer les paramètres de vibration souhaitésLe contrôleur génère ensuite les signaux de contrôle appropriés au générateur de vibrations et à l'amplificateur de puissance.CapteursCes capteurs mesurent les niveaux de vibration réels et fournissent un retour d'information au contrôleur.Le contrôleur utilise cette rétroaction pour effectuer des ajustements en temps réel aux paramètres de vibration, en veillant à ce que le profil de vibration respecte les exigences de la norme CEI 60068-2-6.Je suis désolée.

Force sinusoïdale nominale/force de choc aléatoire	3,000 kgf/3000 kgf/6000 kgf	Masse de l'armure	30 kg ou plus
Plage de fréquences	5 à 3 000 Hz	Taille des inserts (standard)	M10
Max./Déplacement continu p-p	51 mm/51 mm	Points de fixation de la charge (norme)	17
Max.Velocité	2.0 m/s	Axe de la fréquence naturelle et de la poussée	3 Hz
Max.Sine/Accélération aléatoire	100/60 g	Max. Soutien à la charge verticale	500 kg ou plus
Diamètre de l'armure	440 mm	Champ de déviation @152 mm au-dessus de la table	≤ 1 mT (10 gauss)
Fréquence de résonance fondamentale	2t500 Hz (nom.) ± 5%	Dimension LxWxH	1,270 mmx980 mmx1,135 mm
Temps de renversement autorisé de l'armature	500 Nm	Poids (non mis en boîte)	2500 kg

4Caractéristiques des performances de la machine à secouer par vibration conforme à la CEI 60068 - 2 - 6Je suis désolée.

Contrôle de fréquence de haute précisionJe suis désolée.

Pour répondre à la norme CEI 60068-2-6, la machine à secouer par vibration doit offrir un contrôle de fréquence de haute précision.Ce niveau de précision est crucial pour identifier avec précision les fréquences de résonance du produitPar exemple, lors du test d'un haut-parleur audio haute performance, the vibration shaker machine needs to precisely sweep through the frequency range relevant to audio frequencies to determine if the speaker components resonate at any frequencies that could cause distortionLa capacité de contrôler la fréquence avec une telle précision garantit que les résultats des essais sont fiables et reproductibles.Je suis désolée.

Contrôle précis de l'amplitudeJe suis désolée.

L'amplitude des vibrations est un autre aspect essentiel: la machine à secouer les vibrations peut contrôler l'amplitude avec une précision d'environ ± 1% de la valeur d'accélération définie.Ceci est important car différents produits peuvent avoir des exigences spécifiques en matière d'amplitude en fonction de leur conception et de leur utilisation prévue.Par exemple, un dispositif médical peut nécessiter un test de vibration à très faible amplitude pour s'assurer que ses composants sensibles ne sont pas endommagés,alors qu'un produit industriel lourd peut être testé avec des vibrations d'amplitude plus élevée pour simuler des conditions de fonctionnement plus sévèresLa régulation précise de l'amplitude permet aux fabricants de tester leurs produits sous les niveaux de vibration exacts spécifiés par la norme CEI 60068-2-6.Je suis désolée.

Une construction robuste et fiableJe suis désolée.

Compte tenu de la nature répétitive et exigeante des essais de vibration de balayage sinusoïdal, la machine à vibration est construite avec une construction robuste et fiable.La table de tremblement et d'autres composants mécaniques sont fabriqués à partir de matériaux de haute résistance tels que l'aluminium ou l'acier pour résister aux fortes forces générées lors des essais de vibration.Les composants électriques et hydrauliques, y compris l'amplificateur de puissance, le régulateur et les pompes, sont conçus pour fonctionner en continu dans des conditions de stress élevé sans dégradation.La machine est également équipée de dispositifs de sécurité, comme la protection contre la surcharge et les boutons d'arrêt d'urgence, pour protéger le spécimen d'essai et les opérateurs.Cette construction robuste garantit que la machine à secouer par vibration peut effectuer des milliers de tests sur sa durée de vie sans maintenance importante, ce qui réduit les temps d'arrêt et augmente l'efficacité du processus d'essai.Je suis désolée.

5Applications de la machine à secouer par vibration dans différentes industriesJe suis désolée.

Industrie électroniqueJe suis désolée.

Dans l'industrie de l'électronique, la machine à secouer par vibration est largement utilisée pour tester une variété de produits, des smartphones et des tablettes aux serveurs haut de gamme.la machine à secouer les vibrations peut être utilisée pour tester la capacité du disque dur à résister aux vibrationsEn soumettant l'ordinateur portable à des vibrations de balayage sinusoïdal, les fabricants peuvent déterminer si les têtes de lecture et d'écriture du disque dur risquent de s'écraser sur la surface du disque à certaines fréquences.Cela aide à améliorer la durabilité de l'ordinateur portable et à réduire le risque de perte de données due à des défaillances du disque dur induites par des vibrations..Je suis désolée.

Industrie de l'automobileJe suis désolée.

L'industrie automobile s'appuie sur des machines à vibration pour tester divers composants.sont testés pour assurer leur fiabilité sous les vibrations générées pendant le fonctionnement du moteurLa machine à vibrations peut simuler les vibrations complexes que ces composants subissent à mesure que les tours du moteur changent.comme les tableaux de bord et les sièges, sont testés pour s'assurer qu'ils ne produisent pas de ronronnements ou de vibrations gênants pendant la conduite normale.les constructeurs automobiles peuvent améliorer la qualité globale et la satisfaction de leurs clients.Je suis désolée.

Industrie aérospatialeJe suis désolée.

Dans l'industrie aérospatiale, où la fiabilité du produit est essentielle, la machine à secouer par vibration est utilisée pour tester un large éventail de composants, y compris les moteurs d'avion, les systèmes d'avionique,et éléments structurelsPar exemple, la structure des ailes d'un aéronef est testée pour s'assurer qu'elle peut résister aux vibrations des moteurs et aux turbulences de l'air pendant le vol.La machine vibration shaker peut simuler les vibrations de balayage sinusoïdal que l'aile peut éprouver à différentes conditions de volLa sécurité et la fiabilité des aéronefs sont d'une importance capitale dans l'industrie aérospatiale.Je suis désolée.

6ConclusionJe suis désolée.

La machine à secouer par vibration conforme à la norme IEC 60068 - 2 - 6 est un outil essentiel pour le développement de produits et le contrôle de la qualité dans de multiples industries.En simulant avec précision des scénarios de vibrations de balayage sinusoïdal dans le monde réel., il permet aux fabricants d'évaluer la durabilité et la fiabilité de leurs produits.Cette machine joue un rôle crucial pour que les produits répondent aux normes de qualité requises sur le marché concurrentiel d'aujourd'hui.Si votre industrie exige des essais fiables de vibration de balayage sinusoïdal pour répondre à la norme IEC 60068-2-6,Investir dans une machine à vibrer de haute qualité peut améliorer considérablement les performances et la fiabilité de vos produits.Considérez de contacter notre équipe d'experts pour explorer comment nos machines à vibrations peuvent être adaptées à vos besoins spécifiques.
