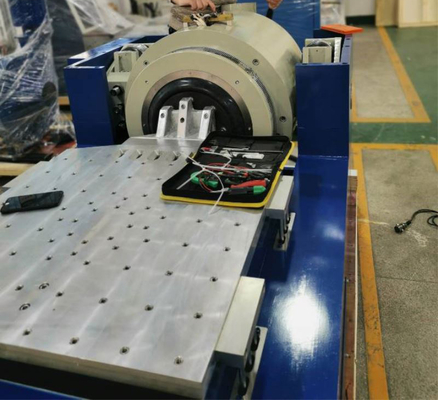

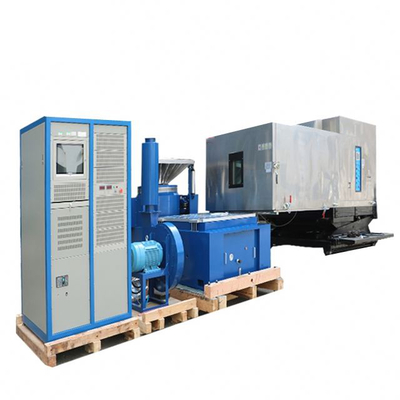

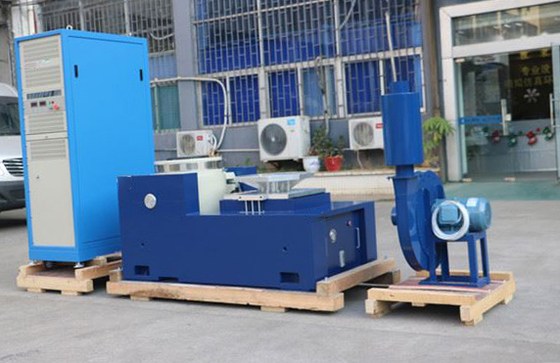

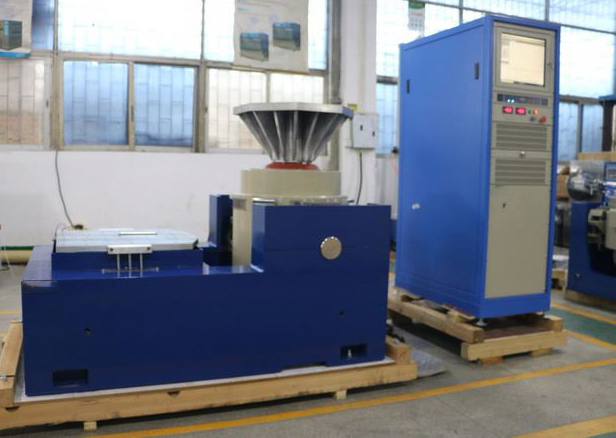

Système d'essai de vibrations multi-axes 20kN Table 500x500mm

Systèmes d'essai de vibration multiaxe pour la simulation de transport dans le monde réel

NotreSystèmes d'essai de vibration sur plusieurs axessont conçus pour des conditions rigoureusesTests d'assurance qualitéIls sont spécialement conçus pour simuler les vibrations complexes et multidirectionnelles du transport réel.Pour garantir réellement la durabilité du produit, vous avez besoin d'un système qui reproduise les contraintes verticales, horizontales et longitudinales combinées auxquelles sont confrontés les produits sur les camions, les trains, les navires et les avions.Notre système fournit une solution puissante et précise pour les services de contrôle qualité pour valider l'intégrité du produit, réduire les dommages causés par le transit et s'assurer que vos marchandises arrivent intactes à destination.

Principales caractéristiques

• Simulation multi-axe réelle:Capables de générer des profils de vibrations complexes le long des axes X, Y et Z, simultanément ou séquentiellement.Ceci reproduit avec précision les charges dynamiques multidirectionnelles et les contraintes rencontrées lors du transport et de la manutention.

• Logiciel de contrôle axé sur la qualité:Notre logiciel de contrôle convivial simplifie la configuration complexe des tests. Il comprend une bibliothèque de profils préprogrammés basés sur des normes de transport communes commePour l'utilisation de la méthode suivante:, permettant à votre équipe QA de commencer les tests rapidement et efficacement.

• Capacité de charge utile élevéeConçu pour accueillir des poids substantiels, permettant le test rigoureux de grands ensembles, de cartons pleins et même de charges sur palettes, offrant une flexibilité maximale pour les divers besoins de contrôle de la qualité.

• Acquisition complète de données:Surveiller et enregistrer en continu toutes les données de vibration (accélération, déplacement, force, etc.) provenant de plusieurs points de l'article d'essai.données auditables pour les rapports d'assurance qualité et l'analyse des causes profondes.

• Construction robuste et durable:Conçu pour fonctionner en continu dans un environnement de contrôle qualité exigeant, les composants lourds du système assurent une longévité et des performances fiables, test après test.

• Fixation personnalisable:Notre équipe d'ingénieurs conçoit et fabrique des appareils spécifiques à l'application pour monter en toute sécurité divers produits emballés, optimisant la transmission des contraintes et garantissant l'intégrité des tests.

Spécifications du shaker

• Forces de choc sinusoïdal/aléatoire:2,000 kgf / 2 000 kgf / 4 000 kgf

• Masse de l'armure:30 kg ou plus

• Plage de fréquence:5 à 2 800 Hz

• Taille des inserts (norme):M10

• Max./Déplacement continu p-p:100 mm / 90 mm

• Points de fixation de la charge (norme):25

• Max. vitesse:10,8 m/s

• Fréquence naturelle - Axe de poussée:3 Hz

• Max. Accélération sinus/aléatoire:65 g / 60 g

• Max. soutien de charge verticale:400 kg

• Diamètre de l'armure:340 mm

• champ de déviation @152 mm au-dessus de la table:≤ 1 mT (10 gauss)

• Fréquence de résonance fondamentale:2,400 Hz (nom) ± 5%

• Dimension (L x largeur x hauteur):1,160 mm x 880 mm x 1 050 mm

• Temps de renversement autorisé de l'armature:500 Nm

• Poids (non mis en boîte):1,700 kg

Applications

• Validation de l'emballage:Identifier les faiblesses dans les conceptions d'emballages primaires, secondaires et tertiaires afin d'améliorer la protection et de réduire les coûts des matériaux.

• Durée de vie du produit:Identifier de manière proactive les points de défaillance potentiels du produit lui-même afin de réduire les dommages, les retours et les réclamations de garantie.

• Stabilité de la charge palletisée:Évaluation de l'intégrité et de la stabilité des charges unitaires de grande taille pendant le transit simulé.

• Conformité réglementaire:Fournir les données d'essai nécessaires pour obtenir des certifications reconnues par l'industrie telles queAutorisation de voyageetPour l'ASTM.

• Analyse des défaillances:Découvrir les causes profondes des défaillances dans les produits qui ont été endommagés lors de l'expédition.

• Contrôle de la qualité de fabrication:Mettre en œuvre des tests rigoureux de contrôle de la qualité pour détecter les défauts de fabrication et assurer la cohérence du produit.

Les avantages

• Un réalisme de test inégalé:Fournit l'évaluation la plus précise et la plus complète des performances du produit en simulant les contraintes de transport multidirectionnelles, révélant les faiblesses manquées par les essais à un axe.

• Assure la conformité de l'assurance qualité:Garantit que vos produits et emballages répondent aux normes de l'industrie en matière de transport, renforce la confiance des clients et facilite l'accès au marché mondial.

• Réduit les dommages causés par l'expéditionIdentifier et atténuer les risques de manière proactive, ce qui réduit les pertes de produits et les coûts associés.

• Accélère les cycles de contrôle qualité:Le logiciel convivial et la capacité multi-axes simplifient le processus de test, vous permettant de valider plus de produits en moins de temps.

• Des informations détaillées:Génère des données riches et synchronisées qui aident les ingénieurs de QA à identifier les problèmes critiques et à informer les améliorations de conception supérieures.

Prêt à améliorer vos tests d'assurance qualité avec un système qui simule vraiment le monde réel?Système d'essai des vibrations sur plusieurs axes.
