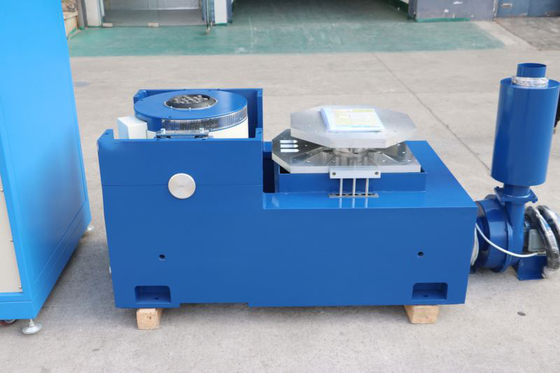

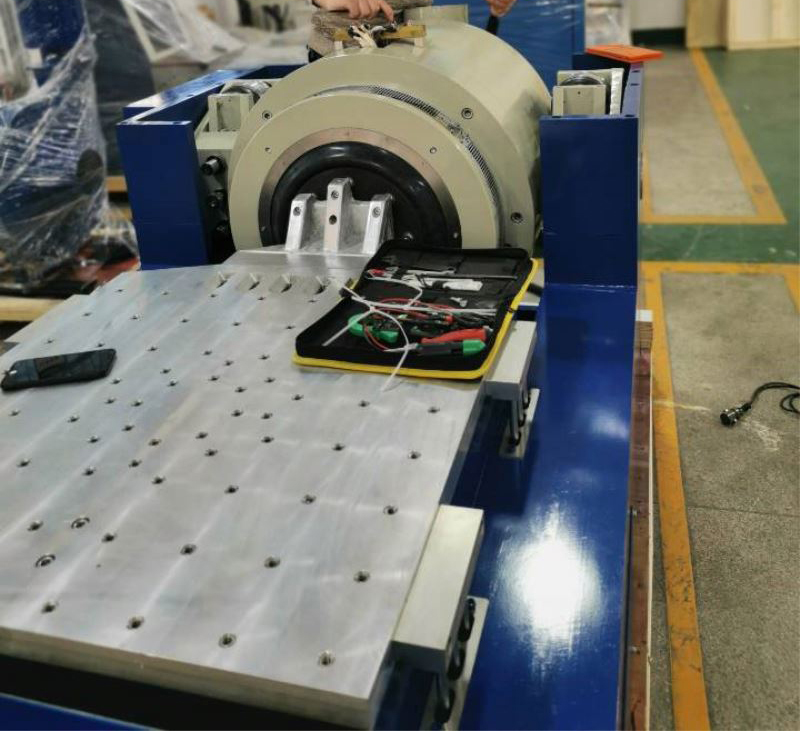

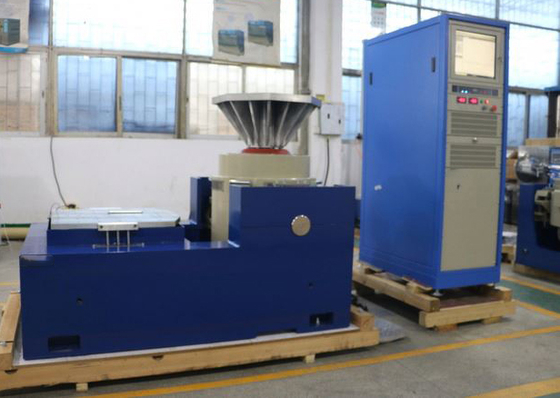

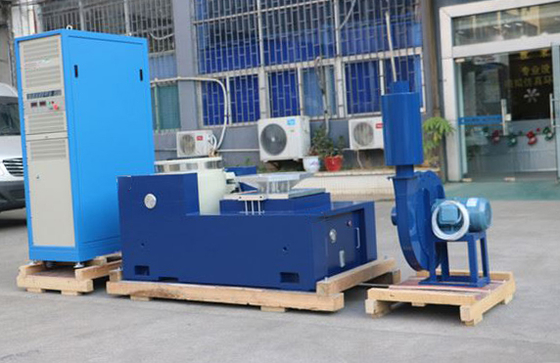

Système d'essai de vibrations automobiles de 20 kN avec table de 500x500 mm

Système d'essai des vibrations des pièces automobiles avec table des vibrations à haute charge utile

NotreSystème d'essai des vibrations des pièces automobilesest une solution robuste et puissante conçue pour les tests rigoureux de durabilité et de fiabilité des composants des véhicules.Tableau des vibrations à haute charge utile, ce système est conçu pour accueillir des pièces automobiles lourdes, des batteries aux sous-ensembles du moteur.vibrations et chocs multidirectionnels rencontrés sur la route, notre équipement est un outil indispensable pour garantir l'intégrité du produit, accélérer les cycles de développement, et s'assurer que vos composants peuvent résister aux conditions réelles les plus exigeantes.

Principales caractéristiques

• Tableau des vibrations à haute charge utile:Conçu pour supporter le poids important des grands assemblages automobiles, permettant le test rigoureux des batteries EV, des groupes motopropulseurs, des tableaux de bord, et plus encore avec un haut degré de précision.

• Électrodynamique de précision:fournit une génération précise, répétable et contrôlée de profils de vibrations complexes (sinus, aléatoire, choc, etc.),avec la force et la fréquence nécessaires pour répondre aux normes automobiles strictes commeLe nombre d'équipements utilisésetLe GMW 3172.

• Simulation de route réaliste:Le logiciel de contrôle avancé du système peut générer des profils de vibrations de haute fidélité qui reproduisent avec précision les données routières du monde réel,y compris tout, des routes lisses aux terrains accidentés.

• Acquisition complète de données:Surveiller et enregistrer en permanence toutes les données sur les vibrations (accélération, déplacement, force, etc.), en fournissant des informations détaillées et des données auditables pour les rapports d'analyse et de conformité.

• Construction robuste et durable:Construit avec des composants de qualité industrielle et une armature renforcée conçue pour un fonctionnement continu et une fiabilité à long terme dans des environnements d'essai automobiles exigeants.

• Fixation personnalisable:Notre équipe d'ingénieurs conçoit et fabrique des appareils spécifiques à l'application pour monter en toute sécurité divers composants automobiles, optimisant la transmission des contraintes et garantissant l'intégrité des tests.

Spécifications du shaker

• Forces de choc sinusoïdal/aléatoire:2,000 kgf / 2 000 kgf / 4 000 kgf

• Masse de l'armure:30 kg ou plus

• Plage de fréquence:5 à 2 800 Hz

• Taille des inserts (norme):M10

• Max./Déplacement continu p-p:100 mm / 90 mm

• Points de fixation de la charge (norme):25

• Max. vitesse:10,8 m/s

• Fréquence naturelle - Axe de poussée:3 Hz

• Max. Accélération sinus/aléatoire:65 g / 60 g

• Max. soutien de charge verticale:400 kg

• Diamètre de l'armure:340 mm

• champ de déviation @152 mm au-dessus de la table:≤ 1 mT (10 gauss)

• Fréquence de résonance fondamentale:2,400 Hz (nom) ± 5%

• Dimension (L x largeur x hauteur):1,160 mm x 880 mm x 1 050 mm

• Temps de renversement autorisé de l'armature:500 Nm

• Poids (non mis en boîte):1,700 kg

Applications

• Qualification de la batterie et du module du VE:Épreuves complètes de durabilité et de sécurité des batteries des véhicules électriques sous vibrations et chocs routiers.

• Composants du moteur et du groupe motopropulseur:Évaluation des performances et de la longévité des blocs moteur, des transmissions et des systèmes d'échappement.

• Unités de commande électronique (ECU) et capteurs:Valider la fiabilité des systèmes d'info-divertissement, des modules ADAS et d'autres composants électroniques essentiels du véhicule contre les contraintes dynamiques sévères.

• Parties de châssis et de suspension:Test des bras de suspension, des composants de freinage et des systèmes de direction pour leur résilience dans des conditions de route variées.

• Conformité réglementaire et validation OEM:Répondre à des normes internationales strictes et spécifiques aux équipementiers pour la fiabilité et la sécurité des composants automobiles.

• Recherche et développementAccélérer le développement de nouvelles technologies automobiles en comprenant leur comportement dans des environnements routiers réalistes.

Les avantages

• Développement accéléré et mise sur le marché:En simulant rapidement et avec précision des années de vibrations routières, vous pouvez réduire considérablement votre cycle de développement et mettre les produits sur le marché plus rapidement.

• Une fiabilité supérieure du produit:Assure que vos composants sont suffisamment robustes pour résister aux conditions les plus exigeantes, ce qui réduit les pannes de terrain et les réclamations de garantie.

• Un réalisme de test inégalé:Fournit une évaluation très précise et exhaustive des performances du produit en simulant des vibrations routières réalistes.

• Amélioration de la conception rentable:Identifie les défauts au début du processus de conception, minimisant les dépenses associées aux modifications tardives ou aux rappels de produits.

Prêt à assurer la sécurité et la fiabilité de vos pièces automobiles?Système d'essai des vibrations des pièces automobiles avec une table de vibrations à haute charge utile.
