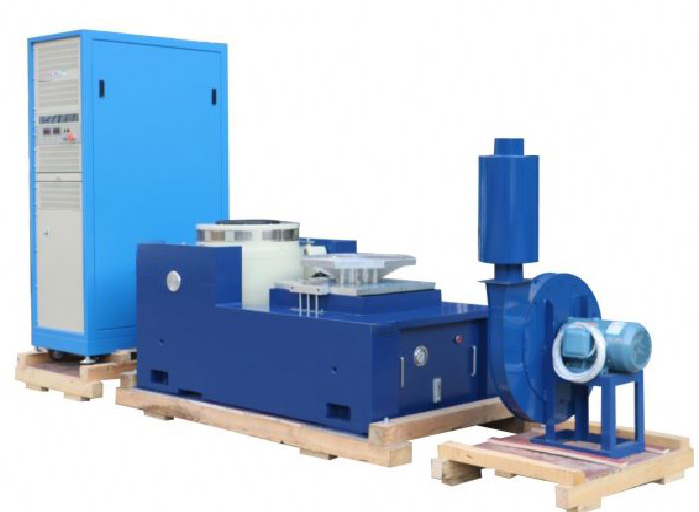

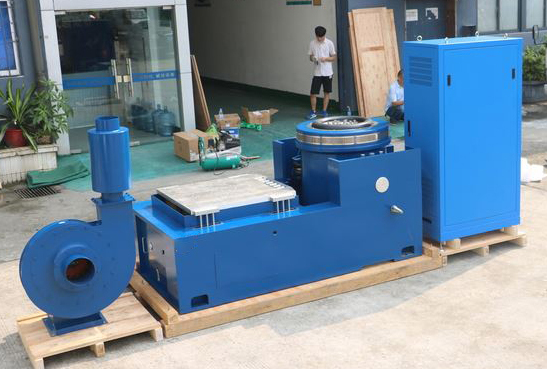

Testeur de vibrations aléatoires de 40kN sinusoïdale avec une table coulissante de 1500x1500 mm

Testeur de vibration sinusoïdale et aléatoire avec une table à glissement horizontal pour la validation du produit

NotreTesteur de vibration sinusoïdale et aléatoire avec une table à glissement horizontal intégréeCe système tout-en-un permet aux ingénieurs d'effectuer des essais de vibration complets sur trois axes:verticale (axe Z) sur le secteurEn simulant avec précision les vibrations complexes et multidirectionnelles et les chocs auxquels les produits sont confrontés pendant le transport et l'exploitation,notre système est indispensable pour identifier les défauts de conception, assurant la durabilité et accélérant le processus de validation de votre produit.

Principales caractéristiques

• Capacité de vibration à trois axes:Notre système vous permet d'effectuer des tests dans les axes vertical, horizontal et longitudinal sur une seule machine.Ceci est essentiel pour reproduire avec précision les charges dynamiques et les contraintes rencontrées sur le terrain.

• Épreuves de vibration en double mode:Le système est capable de générer à la fois de haute précisionle sinusles vibrations pour les recherches par résonance et l'analyse de la fatigue, et lesau hasardles vibrations pour simuler des environnements opérationnels à haut débit du monde réel.

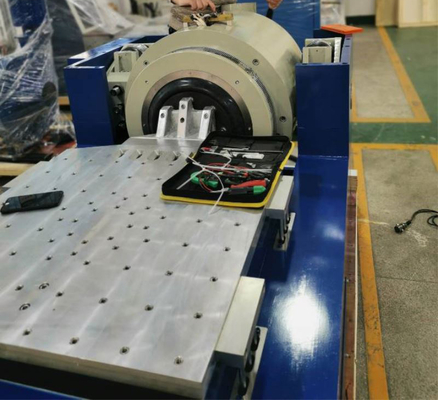

• Table à glisser horizontalement intégrée:La table de glissement robuste fournit une plate-forme rigide et grande pour les essais horizontaux de composants et d'assemblages.

• Électrodynamique de précision:Notre shaker utilise une technologie électrodynamique avancée pour une génération précise, répétable et contrôlée de toutes les formes d'onde de vibration.

• Acquisition complète de données:Le système surveille et enregistre en permanence toutes les données de vibration (accélération, déplacement, densité spectrale de puissance (PSD), etc.), fournissant des informations détaillées et des données auditables pour l'analyse.

• Les éléments de fixation polyvalents:La table de glissement horizontale et l'armature verticale permettent un montage facile et sûr d'une grande variété d'articles d'essai, des petits composants aux grands ensembles.

• Interface conviviale:Le logiciel de contrôle intuitif simplifie la programmation des tests, la surveillance en temps réel et la génération de rapports, ce qui facilite l'utilisation des ingénieurs et des techniciens.

Spécifications techniques

• Forces de choc sinusoïdal/aléatoire:4,000 kgf / 4 000 kgf / 8 000 kgf

• Masse de l'armure:35 kg ou plus

• Plage de fréquence:5 ‰ 3 000 Hz

• Taille des inserts (norme):M10

• Max./Déplacement continu p-p:100 mm / 90 mm

• Points de fixation de la charge (norme):17

• Max. vitesse:10,8 m/s

• Fréquence naturelle - Axe de poussée:3 Hz

• Max. Accélération sinus/aléatoire:100 g / 60 g

• Max. soutien de charge verticale:500 kg ou plus

• Diamètre de l'armure:440 mm

• champ de déviation @152 mm au-dessus de la table:≤ 1 mT (10 gauss)

• Fréquence de résonance fondamentale:2,500 Hz (nom.) ± 5%

• Dimension (L x largeur x hauteur):1, 270 mm x 980 mm x 1 135 mm

• Temps de renversement autorisé de l'armature:500 Nm

• Poids (non mis en boîte):2500 kg
