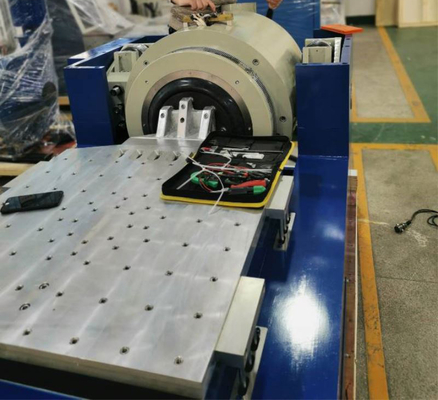

40 kN Shaker de vibration pour les essais de l'avionique Tableau 1500x1500mm

Secoueur de vibrations haute puissance pour les tests avioniques et la simulation d'altitude

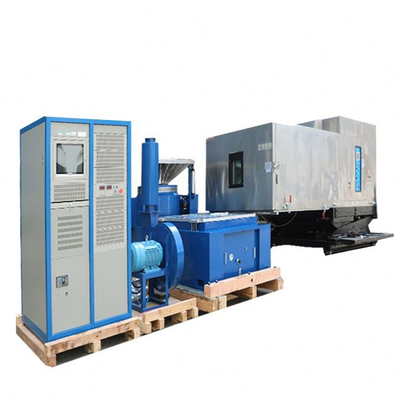

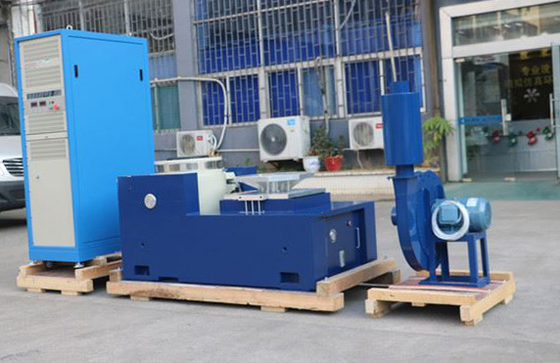

Notre Secoueur de vibrations haute puissance pour les tests avioniques est un système intégré de pointe conçu pour la qualification rigoureuse de l'électronique aérospatiale. Cette solution de pointe combine un puissant secoueur de vibrations avec une Chambre de simulation d'altitude avancée, vous permettant de soumettre des systèmes avioniques critiques aux contraintes dynamiques et aux conditions atmosphériques précises rencontrées en vol. En reproduisant les vibrations éprouvantes des moteurs et des cellules d'avions tout en simulant simultanément la pression à haute altitude, notre système est indispensable pour garantir la fiabilité et la sécurité sans faille de vos systèmes avioniques dans les environnements les plus difficiles.

Principales caractéristiques

• Tests multi-contraintes intégrés : Effectue simultanément la simulation de vibrations et d'altitude en une seule opération transparente. Cela fournit l'évaluation la plus réaliste et la plus accélérée des performances avioniques sous des contraintes synergiques.

• Vibration haute puissance : Notre secoueur électrodynamique à force élevée fournit la puissance nécessaire pour tester les grands et lourds bâtis avioniques, les charges utiles et les composants structurels, en fournissant des profils de vibrations précis et reproductibles qui répondent aux normes aérospatiales strictes telles que MIL-STD-810G et RTCA DO-160.

• Simulation d'altitude précise : La chambre intégrée simule avec précision les variations de pression du niveau de la mer aux très hautes altitudes (par exemple, jusqu'à plus de 30 000 mètres). Ceci est crucial pour évaluer les effets de la réduction de la pression atmosphérique sur les composants électroniques, les connecteurs et les matériaux.

• Large plage de températures (en option) : De nombreuses configurations offrent une plage de températures étendue à l'intérieur de la chambre d'altitude (par exemple, -70 °C à +180 °C), ce qui permet de combiner les tests de vibrations, d'altitude et de températures extrêmes.

• Système de contrôle intégré avancé : Un contrôleur puissant synchronise de manière transparente les profils de vibrations avec les cycles de pression d'altitude (et la température, si équipé), ce qui permet de programmer des séquences de tests de simulation de vol complexes et réelles.

• Acquisition de données complète : Surveille et enregistre en continu tous les paramètres environnementaux (altitude, température) et les données de vibration (accélération, déplacement), fournissant des informations détaillées pour l'analyse et les rapports de conformité.

• Construction robuste : Construit avec des composants de qualité aérospatiale et une chambre étanche au vide conçue pour une fiabilité à long terme en fonctionnement continu et exigeant.

• Dispositifs de fixation de test personnalisables : Notre équipe d'ingénierie conçoit et fabrique des dispositifs de fixation spécifiques à l'application pour monter en toute sécurité diverses unités avioniques, assurant une transmission optimale des contraintes et l'intégrité des tests.

Spécifications techniques

• Force nominale sinusoïdale/aléatoire/choc : 4 000 kgf / 4 000 kgf / 8 000 kgf

• Masse de l'induit : 35 kg

• Plage de fréquences : 5–3 000 Hz

• Taille des inserts (standard) : M10

• Déplacement max./continu crête à crête : 100 mm / 90 mm

• Points de fixation de la charge (standard) : 17

• Vitesse maximale : 1,8 m/s

• Fréquence naturelle - Axe de poussée : <3 Hz

• Accélération maximale sinusoïdale/aléatoire : 100 g / 60 g

• Support de charge vertical maximal : 500 kg

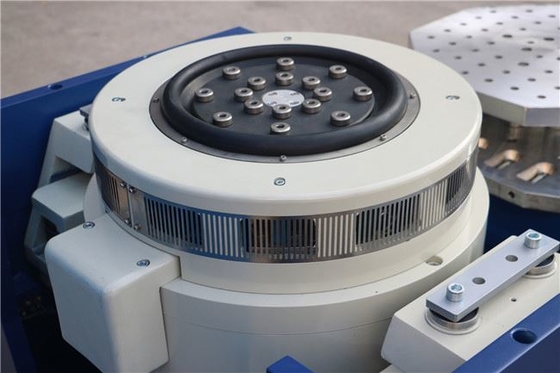

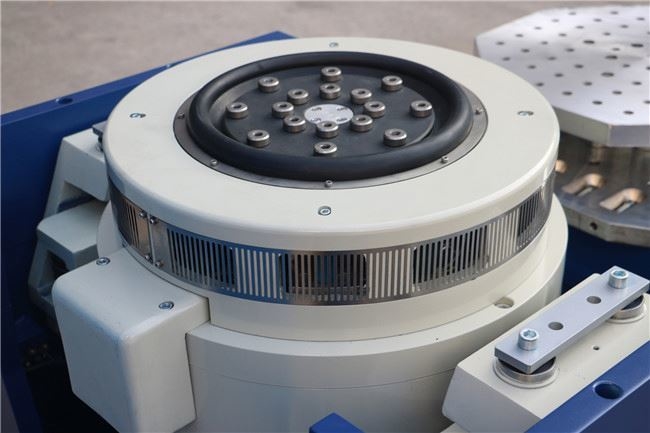

• Diamètre de l'induit : 440 mm

• Champ parasite à 152 mm au-dessus de la table : ≤1 mT (10 gauss)

• Fréquence de résonance fondamentale : 2 500 Hz (nom.) ±5 %

• Dimensions (L x l x H) : 1 270 mm x 980 mm x 1 135 mm

• Moment de renversement admissible de l'induit : 500 Nm

• Poids (sans emballage) : 2 500 kg
