Nom De Marque: | PRECISION |
Numéro De Modèle: | VTS-10 |
MOQ: | 1 |
Prix: | $6000 |
Conditions De Paiement: | T / t |
Capacité à Fournir: | 100 / mois |

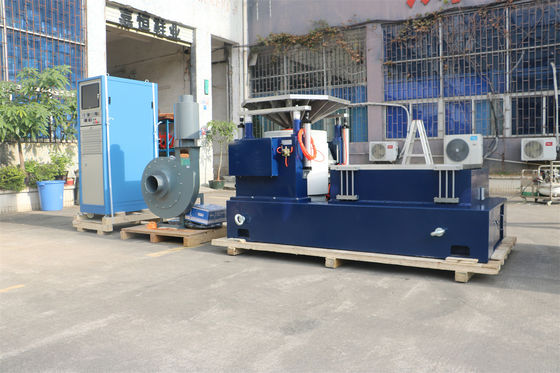

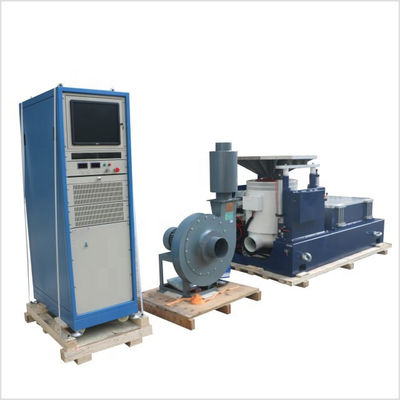

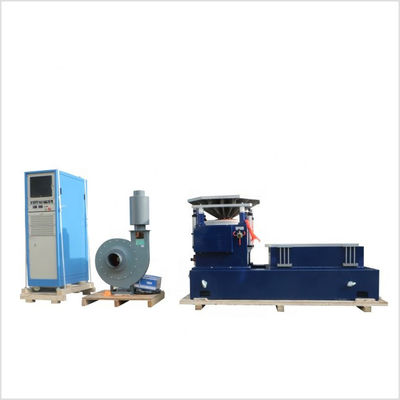

NotreSéquenceur de vibration à 10 kN contrôlé avec précisionest un système polyvalent et très précis conçu pour la validation rigoureuse de composants de petite à moyenne taille.10 kN (1 000 kgf)La Commission a adopté une proposition de directivePlateforme d'essai de 500 mm x 500 mmpour les applications verticales et horizontales, ce système est le choix idéal pour les laboratoires nécessitant des essais multiaxes de haute fidélité dans une empreinte compacte.l'assurance qualité, et des tests de conformité dans les secteurs de l'électronique, de l'automobile et des dispositifs médicaux.
Précision de 10 kN Force de sortie:Fournit une force stable et contrôlée adaptée aux tests précis de composants sensibles et de prototypes, assurant une grande fidélité des données cruciale pour une analyse détaillée.

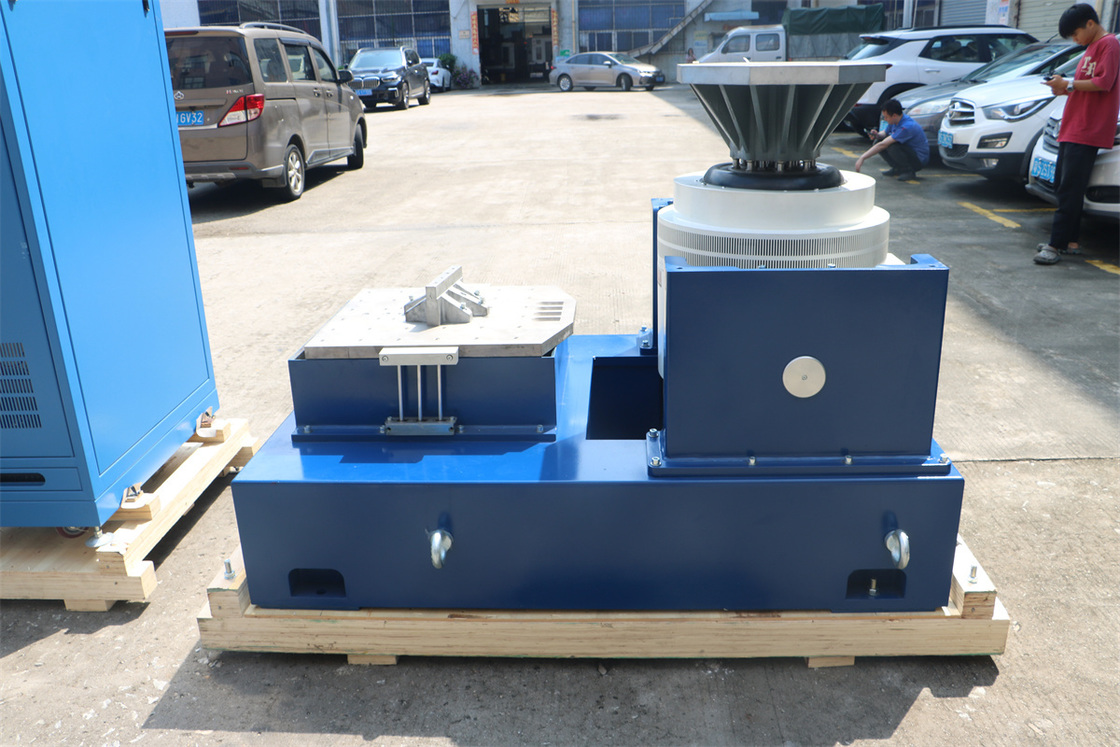

Plateforme compacte de 500 mm x 500 mm:The optimized size of the armature (for vertical testing) and the integrated horizontal slip table (for X and Y-axis testing) efficiently accommodates most small and medium-sized components and sub-assemblies.
Capacité de vibration à trois axes:Ce système intégré permet d'effectuer des essais complets en verticale (axe Z) sur le shaker et en horizontale (axes X et Y) sur la table de glissement.charges dynamiques multidirectionnelles d'utilisation réelle.
Contrôle électrodynamique de précision:Notre shaker haute performance fournit une génération précise, répétable et contrôlée de tous les profils de vibrations complexes (sinus, aléatoire, choc, etc.), garantissant que les résultats des tests sont fiables et auditables.
Table à glisser horizontale hautement stable:La table de glissement à film d'huile intégrée est conçue pour une grande stabilité et rigidité, gérant efficacement les moments de renversement et maintenant un mouvement précis sur les axes horizontaux.
Système de commande convivial:Il comporte un logiciel intuitif qui simplifie la programmation, l'exécution et le reporting des tests, rendant les tests avancés accessibles à tous les techniciens.
Opération silencieuse et adaptée au laboratoire:Conçu pour être intégré dans les laboratoires de recherche et développement, le système fonctionne efficacement tout en maintenant un profil sonore inférieur à celui des systèmes plus grands et plus puissants.
Électronique et semi-conducteurs:Test de durabilité et de fatigue des circuits imprimés (PCB), des connecteurs, des capteurs et des paquets de circuits intégrés.
Automobile:Validation multi-axe de petits ECU, capteurs automobiles, ensembles d'éclairage et composants intérieurs.
Produits médicaux:Épreuves de fiabilité des composants électroniques et mécaniques sensibles utilisés dans les équipements médicaux essentiels à la vie.
Composants aérospatiaux:Qualification des petites unités d'avionique et des transducteurs pour les charges dynamiques multi-axes.
Recherche et développementAnalyse détaillée de la dynamique structurelle et recherche de résonance sur les composants de prototype.
La haute fidélité des données:Le contrôle de précision assure une précision et une répétabilité maximales, essentielles pour la R&D avancée et l'analyse des pannes.
Efficacité en termes d'espace et de coûts:Fournit une capacité essentielle de test multi-axes dans une empreinte compacte, offrant une valeur exceptionnelle et maximisant l'espace de laboratoire.
Validation de durabilité supérieure:Tester rigoureusement les composants sous des charges dynamiques réalistes sur plusieurs axes, ce qui réduit les pannes de champ et améliore la fiabilité du produit.
La polyvalence pour les différentes industries:Une plateforme flexible qui répond aux besoins de R&D, d'assurance qualité et de test de conformité dans plusieurs secteurs de haute technologie.
Les spécifications
Force sinusoïdale nominale/force de choc aléatoire | 1,100 kgf/1,100 kgf/2.200 kgf Pour les véhicules à moteur électrique | Masse de l'armure | 11 kg |
Plage de fréquences | 5 à 3000 Hz | Taille des inserts (standard) | M8 |
Max./Déplacement continu p-p | 51 mm/ 51 mm | Points de fixation de la charge (norme) | 17 |
Max. vitesse | 2.0 m/s | Axe de la fréquence naturelle et de la poussée | 3 Hz |
Max.Sine/Accélération aléatoire | 100/60 g | Mac Support de charge verticale | 300 kg ou plus |
Diamètre de l'armure | Pour les véhicules à moteur | Champ de déplacement @ 152 mm au-dessus de la table | ≤ 1 mT (10 gauss) |
Fréquence de résonance fondamentale | 2,500 Hz (nom.) ± 5% | Dimension LxWxH | 940 mm x 715 mm x 780 mm |
Temps de renversement autorisé de l'armature | 300 Nm | Poids (non mis en boîte) | 1.000 kg |
Prêt à acquérir un système de test multi-axes puissant, précis et compact?Shaker de vibration à 10 kN contrôlé avec une table verticale et horizontale de 500x500 mm
