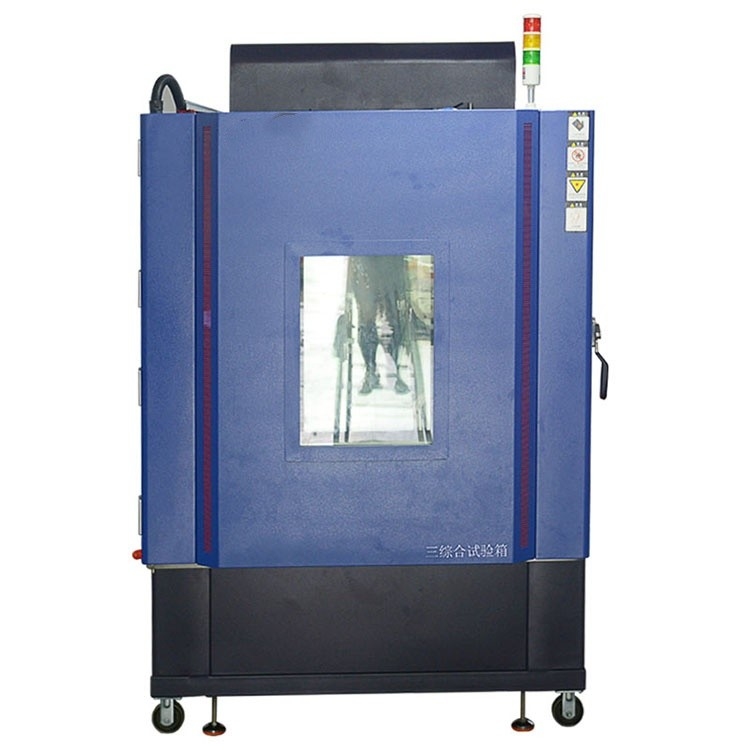

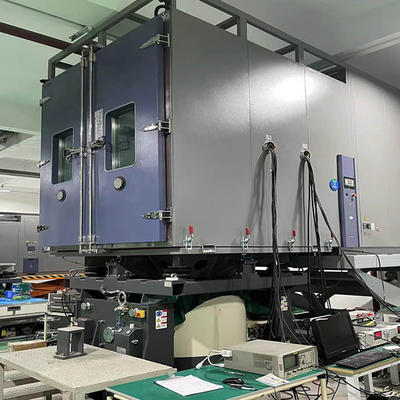

Épreuve combinée de température et d'humidité par vibration dans une chambre climatique à faible entretien

1Nom du produit et finalité

2Caractéristiques du produit

• Environnement robuste et contrôlé:
  • Une chambre durable et résistante à la corrosion avec un contrôle précis de la température (± 0,1 °C) et de l'humidité (± 2% RH).
  • Système de vibration à haute performance avec une large plage de fréquences (5-2000 Hz) et d'amplitudes.
  • La conception isolée et scellée empêche la condensation et garantit des résultats d'essai précis.
• Mesure de précision et données:
  • Sensors de température, d'humidité et de vibrations de haute précision.
  • L'acquisition de données en temps réel et les rapports détaillés/graphiques.
  • Système de commande programmable pour des simulations environnementales complexes.
• Mode d'essai flexible:
  • Épreuves à facteur unique (température, humidité, vibrations) ou combinées de contraintes environnementales.
  • Des profils de test personnalisables pour simuler diverses conditions réelles.
  • Température réglable (-70°C à +150°C), humidité (10% à 98% RH) et paramètres de vibration.

3. Paramètres spécifiques

• Force sinusoïdale nominale/force de choc aléatoire	1,100 kgf/1,100 kgf/2.200 kgf Pour les véhicules à moteur électrique	Masse de l'armure	11 kg
  Plage de fréquences	5 à 3000 Hz	Taille des inserts (standard)	M8
  Max./Déplacement continu p-p	51 mm/ 51 mm	Points de fixation de la charge (norme)	17
  Max. vitesse	2.0 m/s	Axe de la fréquence naturelle et de la poussée	3 Hz
  Max.Sine/Accélération aléatoire	100/60 g	Mac Support de charge verticale	300 kg ou plus
  Diamètre de l'armure	235 mm	Champ de déplacement @ 152 mm au-dessus de la table	≤ 1 mT (10 gauss)
  Fréquence de résonance fondamentale	2,500 Hz (nom.) ± 5%	Dimension LxWxH	940 mm x 715 mm x 780 mm
  Temps de renversement autorisé de l'armature	300 Nm	Poids (non mis en boîte)	1.000 kg







  Spécifications de l'amplificateur de puissance PA10K		Spécifications du souffleur
  Capacité de production nominale	10 kVA	Le pouvoir	4 kW
  Ratio signal/bruit	≥ 65 dB	Flux d'air	0.38 m3/s
  Efficacité des amplificateurs	≥ 90%	Pression de l'air	0 048 kgf/cm2
  Protection du système	Plusieurs	Diamètre du conduit d'air/longueur	120/4000 mm
  Dimension (non rattachée) LxWxH	610 mm x 900 mm x 1 550 mm	Dimension (non rattachée) LxWxH	610 mm x 750 mm x 1 450 mm
  Poids (non mis en boîte)	400 kg	Poids (non mis en boîte)	120 kg

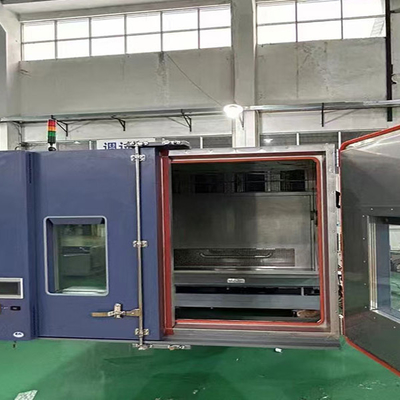

  Caractéristiques de la chambre



  La chambre	Dimension (mm)
  Capacité	512L
  Dimensions de la chambre intérieure	800 × 800 × 800 mm (largeur W × profondeur D × hauteur H mm)
  Plage de température	-40°C ≈ + 150°C
  Taux de refroidissement	+20°C~-40°C Moyenne dans toute la plage: 2°C/min
  Plage d'humidité	RH de 20% à 98%
  Dimensions globales	1200×2500×1500 (largeur W × profondeur D × hauteur H mm) à l'exclusion des dimensions de la table de levage
  Le poids	1 500 kg



4. Fonctions du produit

• Évaluation précise du stress environnemental:
  • Simule avec précision la température, l'humidité et les contraintes vibratoires.
  • Identifie les mécanismes de défaillance et optimise la conception du produit pour une durabilité accrue.
  • Fournit des données détaillées pour améliorer la qualité et la fiabilité des produits.
• Conformité aux normes du secteur:
  • Assure le respect des normes ISO, IEC et spécifiques à l'automobile.
  • Facilite l'accès au marché et renforce la confiance des consommateurs.
  • Soutient l'application réglementaire des normes de sécurité et de qualité.
• Soutien à la recherche et au développement:
  • Permet l'évaluation de nouveaux matériaux et prototypes dans des conditions environnementales diverses.
  • Fournit des données pour l'innovation et le développement de produits avancés et fiables.

• • Fabrication et assurance qualité:

  • Processus de fabrication rigoureux:
    • L'approvisionnement et l'inspection des composants de haute qualité.
    • Montage précis par des techniciens qualifiés dans un environnement contrôlé.
    • Étalonnage régulier avec des normes de référence traçables.
    • Audits et inspections de qualité rigoureux.
  • Certification et validation de la qualité:
    • Certifié et validé par des laboratoires indépendants.
    • Conformité aux normes internationales et nationales.
    • Amélioration continue du produit basée sur la technologie et les commentaires des clients.

5Les domaines d'application et les réussites

• Industrie électronique
  • Un important fabricant d'électronique a utilisé la chambre d'essai climatique combinée à température et humidité pour tester une nouvelle génération de composants de smartphones.Les résultats des essais ont montré qu'un type particulier de connecteur avait tendance à se desserrer sous une combinaison de température élevée et de vibrations.En redessinant le connecteur et en utilisant des matériaux plus appropriés, ils ont pu améliorer la fiabilité du produit et réduire le nombre de pannes de champ.La réputation de qualité de l'entreprise a été renforcée, et ils ont gagné un avantage concurrentiel sur le marché.
  • Une institution de recherche en électronique a utilisé la chambre pour étudier la stabilité à long terme de nouveaux matériaux semi-conducteurs.Les données obtenues les ont aidés à développer un nouveau procédé de fabrication qui améliore la résistance du matériau aux contraintes environnementales, conduisant à la production de semi-conducteurs plus durables et plus efficaces.
• Industrie de l'automobile
  • Un fabricant de pièces automobiles a utilisé la chambre d'essai pour évaluer les performances d'une nouvelle unité de commande du moteur (ECU).Les essais environnementaux combinés ont révélé que l'ECU avait des problèmes avec ses circuits dans un environnement à haute humidité et vibrationIls ont pu apporter des modifications de conception et améliorer l'étanchéité et la disposition des composants, ce qui a donné lieu à un ECU plus fiable qui répondait aux normes strictes de l'industrie automobile.
  • Un grand constructeur automobile a utilisé la chambre pour tester la durabilité de leurs véhicules.ils ont pu choisir des tissus et des plastiques plus adaptés qui pourraient résister aux rigueurs de l'utilisation quotidienne et aux différentes conditions climatiques, améliorant la satisfaction des clients.
• Industrie aérospatiale
  • Un fournisseur de composants aérospatiaux a utilisé la chambre d'essai climatique combinée à température, humidité et vibration pour tester un nouveau type de boîtier d'avionique.Les essais les ont aidés à identifier les faiblesses potentielles de la conception et du matériau du boîtier dans des conditions de température et de vibration extrêmesIls ont pu apporter des améliorations et s'assurer que le boîtier répondait aux exigences strictes de l'industrie aérospatiale, contribuant ainsi à la sécurité et à la fiabilité des systèmes aéronautiques.
  • Un centre de recherche axé sur les matériaux aérospatiaux a utilisé la chambre pour étudier le comportement des matériaux composites dans des environnements spatiaux.Les données qu'ils ont recueillies ont conduit au développement de nouvelles formulations composites avec une résistance accrue aux fluctuations de température et aux rayonnements, faisant progresser la technologie pour les futurs vaisseaux spatiaux.

7. Service et soutien

• Consultation avant vente:

• • Conseils techniques d'experts, démonstrations et formation.
  • Assistance pour la méthode d'essai et le choix des accessoires.
• Le service après-vente:
  • Installation, mise en service et maintenance sur place.
  • Pièces de rechange, mises à niveau et contrats de service pour un support continu.
• Formation et soutien technique:
  • Programmes de formation des utilisateurs pour un fonctionnement efficace et l'interprétation des données.
  • Assistance technique et dépannage 24 heures sur 24.
  • Mises à jour logicielles et support des systèmes d'analyse des données.
