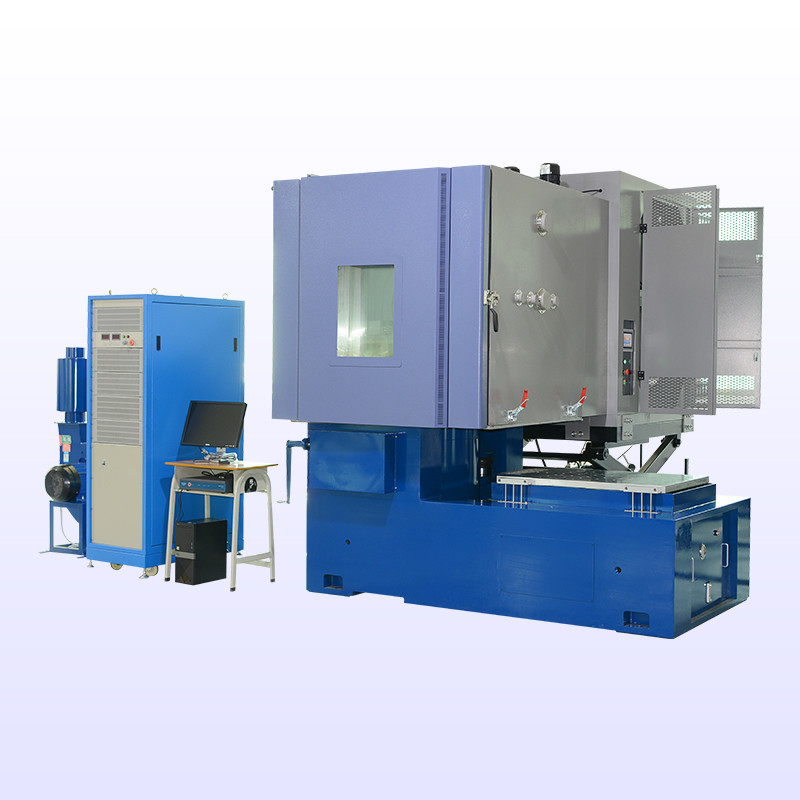

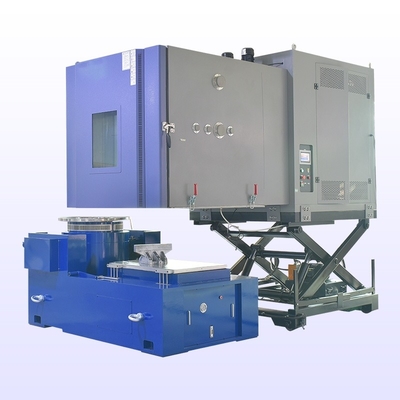

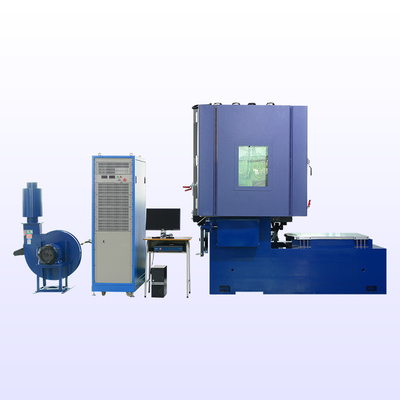

Chambres d'essai de vibration sur mesure AGREE pour la fiabilité des composants automobiles

3. Paramètres spécifiques

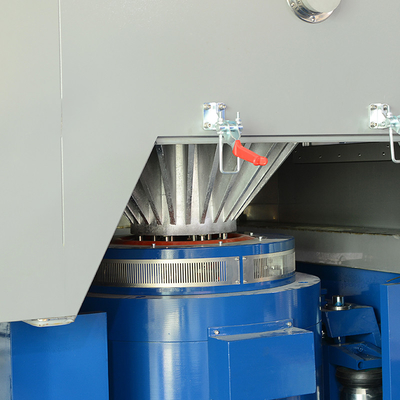

• Spécifications du shaker



  Force sinusoïdale nominale/force de choc aléatoire	1,100 kgf/1,100 kgf/2.200 kgf Pour les véhicules à moteur électrique	Masse de l'armure	11 kg
  Plage de fréquences	5 à 3000 Hz	Taille des inserts (standard)	M8
  Max./Déplacement continu p-p	51 mm/ 51 mm	Points de fixation de la charge (norme)	17
  Max. vitesse	2.0 m/s	Axe de la fréquence naturelle et de la poussée	3 Hz
  Max.Sine/Accélération aléatoire	100/60 g	Mac Support de charge verticale	300 kg ou plus
  Diamètre de l'armure	235 mm	Champ de déplacement @ 152 mm au-dessus de la table	≤ 1 mT (10 gauss)
  Fréquence de résonance fondamentale	2,500 Hz (nom.) ± 5%	Dimension LxWxH	940 mm x 715 mm x 780 mm
  Temps de renversement autorisé de l'armature	300 Nm	Poids (non mis en boîte)	1.000 kg







  Spécifications de l'amplificateur de puissance PA10K		Spécifications du souffleur
  Capacité de production nominale	10 kVA	Le pouvoir	4 kW
  Ratio signal/bruit	≥ 65 dB	Flux d'air	0.38 m3/s
  Efficacité des amplificateurs	≥ 90%	Pression de l'air	0 048 kgf/cm2
  Protection du système	Plusieurs	Diamètre du conduit d'air/longueur	120/4000 mm
  Dimension (non rattachée) LxWxH	610 mm x 900 mm x 1 550 mm	Dimension (non rattachée) LxWxH	610 mm x 750 mm x 1 450 mm
  Poids (non mis en boîte)	400 kg	Poids (non mis en boîte)	120 kg







  La chambre	Dimension (mm)
  Capacité	512L
  Dimensions de la chambre intérieure	800 × 800 × 800 mm (largeur W × profondeur D × hauteur H mm)
  Plage de température	-40°C ≈ + 150°C
  Taux de refroidissement	+20°C~-40°C Moyenne dans toute la plage: 2°C/min
  Plage d'humidité	RH de 20% à 98%

  •

Les domaines d'application et les réussites

• Épreuve de l'unité de commande du moteur (ECU)
  • Un grand constructeur automobile a utilisé le système pour tester la durabilité de ses unités de commande du moteur.températures extrêmesLes essais ont révélé que les circuits imprimés de l'ECU étaient sujets à des défaillances de soudure des joints dans des conditions de vibrations élevées et de basse température.En améliorant le processus de soudure et en ajoutant des matériaux d'amortissement des vibrations supplémentaires, le constructeur a pu améliorer la fiabilité des ECU, réduisant ainsi le risque de problèmes de performance du moteur.
• Test des systèmes d'info-divertissement
  • Un fournisseur d'appareils électroniques automobiles a utilisé ce système pour tester les performances de ses systèmes d'infodivertissement.Les systèmes ont été exposés à une variété de vibrations et de conditions environnementales pour simuler les scénarios d'utilisation du monde réel.Les tests ont montré que les écrans tactiles étaient sujets à des dysfonctionnements dans des conditions de forte humidité et de vibrations intenses.En améliorant l'étanchéité de l'écran tactile et en ajoutant des composants absorbant les chocs, le fournisseur a pu améliorer les performances et la fiabilité des systèmes d'infodivertissement, améliorant ainsi l'expérience globale de l'utilisateur.
• Épreuves de capteurs
  • Une société de fabrication de capteurs automobiles a utilisé le système pour tester la précision et la durabilité de ses capteurs.et les variations d'humiditéLes tests ont révélé que certains capteurs avaient une dérive dans leurs lectures dans certaines conditions environnementales.l'entreprise a pu améliorer les performances et la précision du capteur, assurant une collecte fiable des données pour les systèmes de commande du véhicule.

Les avantages:

• Assure la fiabilité et la durabilité des composants automobiles.
• Accélère les processus de développement et de validation des produits.
• Réduit le risque de défaillances sur le terrain.
• Il répond aux normes strictes de l'industrie automobile.
• Fournit des solutions de test complètes et intégrées.

Pourquoi nous choisir?

Nous sommes l'un des principaux fournisseurs de solutions de test environnementales et de vibration personnalisées pour l'industrie automobile.,Nous offrons un soutien complet, y compris la conception, l'installation et la maintenance continue.

Contactez notre équipe d'experts dès aujourd'hui pour discuter de vos exigences spécifiques en matière de tests de composants automobiles et découvrez comment nos chambres d'essai de vibration AGREE personnalisées peuvent optimiser vos processus de test.
